低成本制造機器人皮膚傳感器的印刷電阻/電容技術探索

低成本制造機器人皮膚傳感器的印刷電阻/電容技術探索

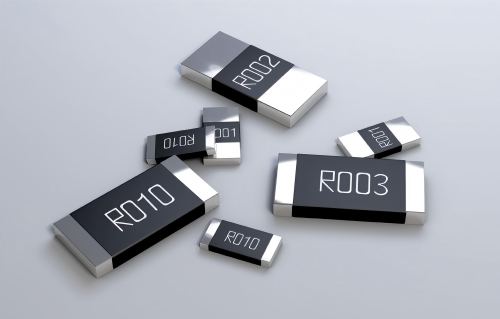

在服務機器人與假肢智能化浪潮中，高密度觸覺感知需求與制造成本間的矛盾日益凸顯。傳統硅基傳感器因光刻工藝限制，單點觸覺單元成本高達$0.5，嚴重制約全身覆蓋式電子皮膚的普及。平尚科技通過印刷電子技術與材料創新的融合，將貼片電阻/電容的制造成本壓縮80%，為機器人皮膚提供每平方厘米僅$0.03的觸覺解決方案。

針對機器人皮膚對多模態感知與曲面集成的核心需求，平尚科技在PS-TS系列印刷傳感器中突破三大技術瓶頸：

1. 納米銀/碳漿電阻電容同印技術：開發可低溫（150℃）燒結的復合功能漿料，單次絲網印刷同步形成阻值10Ω–1MΩ的電阻網絡與0.1–10nF電容陣列，相比傳統分步工藝效率提升300%；

2. 柔性基底阻抗補償算法：基于PET基板形變特性建立電阻-應變數學模型，通過智能修調電路自動補償彎曲導致的±15%阻值偏移，使壓力檢測精度穩定在±2%FS；

3. 3D疊層微結構設計：在0.2mm厚度內實現電阻層-電容層-電極層的垂直互聯，使單個傳感單元同時采集壓力/溫度/振動信號，集成度超越多數硅基MEMS器件。

為驗證印刷電子器件的實用可靠性，平尚科技構建仿生機械刺激測試平臺：

• 百萬次循環測試：氣動裝置模擬手指按壓（0.1–10N動態載荷），記錄印刷電阻在1萬次循環后的阻值漂移率；

• 曲面環境適應性：將傳感器貼合半徑5mm球面進行±90°扭曲測試，評估導線斷裂閾值；

• 極端溫濕耦合：85℃/85%RH環境下進行500小時老化，監測碳漿電阻的電化學遷移風險。

實測數據表明，采用新型銅鎳合金漿料的印刷電阻，在10萬次按壓后阻值變化≤±1.5%，電容介電層在95%RH濕度下的漏電流＜1nA。更值得關注的是，其0.08mm超薄結構可無縫貼附機器人關節曲面，通過16×16陣列實現0.5mm空間分辨率的物體輪廓重構。

面向服務機器人的大規模商業化需求，平尚科技革新制造體系：

• 卷對卷印刷工藝：以每分鐘3米速度連續生產柔性傳感膜，單卷產能達5000傳感器/小時；

• 激光直寫修阻：采用532nm綠光激光微調阻值，精度達±0.5%（傳統噴砂修阻±5%）；

• AI驅動的品控系統：基于機器視覺實時檢測印刷缺陷，使不良率從行業平均8%降至0.3%。

當養老助手機器人輕握老人手腕時，其指尖印刷電阻陣列以0.1秒響應速度感知脈搏波動，而每平方厘米僅人民幣0.2元的成本，使全身覆蓋1000個傳感節點成為可能。平尚科技通過材料配方革新、工藝極限突破、制造范式重構三位一體的技術路徑，將機器人電子皮膚成本壓縮至傳統方案的1/5，為服務機器人走進千家萬戶掃除關鍵成本障礙。
