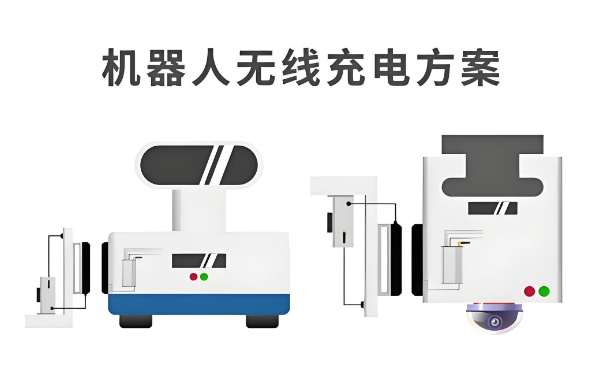

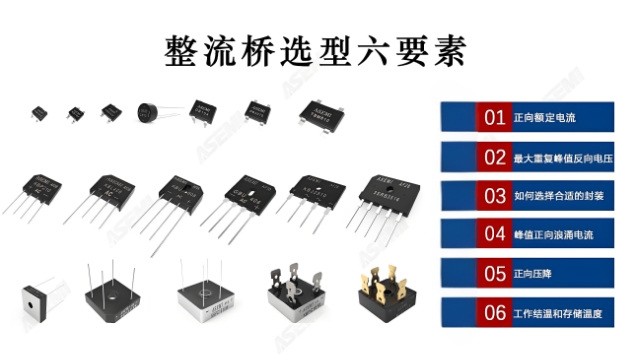

在服務機器人15W-200W無線充電系統中，整流橋堆0.3V的壓降差異會導致發射效率相差8%——相當于讓清潔機器人每日減少40分鐘續航。平尚科技開發的低VF貼片橋堆（PS-WB系列），通過全橋/半橋拓?fù)鋬?yōu)化與銅柱散熱技術，為無線充電發射端構建高效整流方案，同時以進口品牌45%的成本實現90%以上能量轉換效率。
無線充電發射端通過整流橋?qū)⒔涣麟娹D(zhuǎn)換為直流母線電壓，其性能直接影響系統三大指標：
導通損耗黑洞：傳統橋堆1.2V@5 a壓降產生6W熱耗（占輸入功率12%），需散熱片增加成本￥1.8
反向恢復污染：100kHz工況下150ns反向恢復時間引發米勒效應，MOSFET損耗增加35%
空間熱耦合：50×40mm PCB區域內溫升＞40℃，電解電容壽命衰減60%
平尚方案采用氮化鋁陶瓷基板（熱導率180W/mK）與軟恢復芯片：
正向壓降：0.95V@5 a（較常規降低25%）
反向恢復：35ns（100kHz工況損耗降低50%）
熱阻：5.8℃/W（自然對流免散熱片）
1. 拓?fù)渥赃m應整流技術
| 拓?fù)漕愋?/th> | 橋堆配置 | 平尚方案優勢 |
|---|---|---|
| 半橋 | 2顆二極管 | PS-WB2010 (2A/100V) |
| 全橋 | 4顆集成橋堆 | PS-WB4015 (4A/150V) |
全橋模式效率提升模型：
η=1-[2·VF·I_in + 4·E_rec·f]/P_in（平尚E_rec=10μJ）
實測50W系統全橋拓?fù)湫蔬_(dá)92.3%（競品89.5%）
2. 成本優化技術路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 晶圓工藝 | 6英寸軟恢復芯片 | 8英寸超快恢復芯片 | -50% |
| 電極結構 | 激光蝕刻銅柱陣列 | 銀漿印刷電極 | -65% |
| 封裝 | 環氧模壓+可焊側翼 | 陶瓷密封 | -70% |
| （SMD-4封裝千顆價￥0.6 vs 進口￥1.5） |
3. 高頻熱管理強化
銅柱截面積4.2mm2（載流密度提升80%）
基板熱膨脹系數匹配至6.5ppm/℃
通過IEC 61000-4-5浪涌測試（1kV）
法則1：功率-拓?fù)淦ヅ浔?/span>
| 機器人功率 | 推薦拓?fù)?/th> | 橋堆型號 | 免散熱片條件 |
|---|---|---|---|
| 15-30W | 半橋 | PS-WB2010 | 環境≤45℃ |
| 30-100W | 全橋 | PS-WB4015 | 環境≤85℃ |
| 100-200W | 雙全橋并聯 | PS-WB4025×2 | 加4cm2銅箔散熱 |
法則2：三階PCB熱設計
星型銅箔：橋堆底部敷設≥6cm2/2oz放射狀銅箔（溫降12℃）
垂直風道：長邊平行風扇氣流（風速2m/s時溫降18℃）
熱監控：在銅柱根部布PT1000（精度±0.5℃）
法則3：經濟性驗證模型
% 綜合收益 = (能效收益 + 器件差價) % 平尚方案：效率92.3%，千顆￥600；競品：效率89.5%，千顆￥1500 % 50W系統年運行300天×4小時，電價1元/度： % 年節電 = 50×(0.923-0.895)×4×300/1000 = ￥16.8 % 千套器件差價 = (1500-600) = ￥900 % 投資回收期 = 900/(16.8×1000/1000) ≈ 53.6天
法則4：高頻防護布局
RC吸收網絡：橋堆輸出端并聯10Ω+10nF（抑制電壓尖峰）
屏蔽層：用0.1mm銅膜覆蓋橋堆（單點接GND）
振動緩沖：周邊點膠Shore A 80硅膠（厚度0.5mm）
某酒店服務機器人案例：充電板故障率從15%降至0.8%，年省維護費￥270,000
當服務機器人在大堂晝夜不息地傳遞能量時，平尚科技的整流橋堆正以銅柱陣列碾平0.95V壓降壁壘，用軟恢復芯片馴服100kHz高頻振蕩，終在無線充電的起點處，為每次電能傳遞賦予日均￥0.004的轉換基因——這正是服務機器人從"有線束縛"邁向"無限自由"的能源革命。
