機器人關節電流采樣精度保障：高精度低溫漂貼片電阻的分選與應用

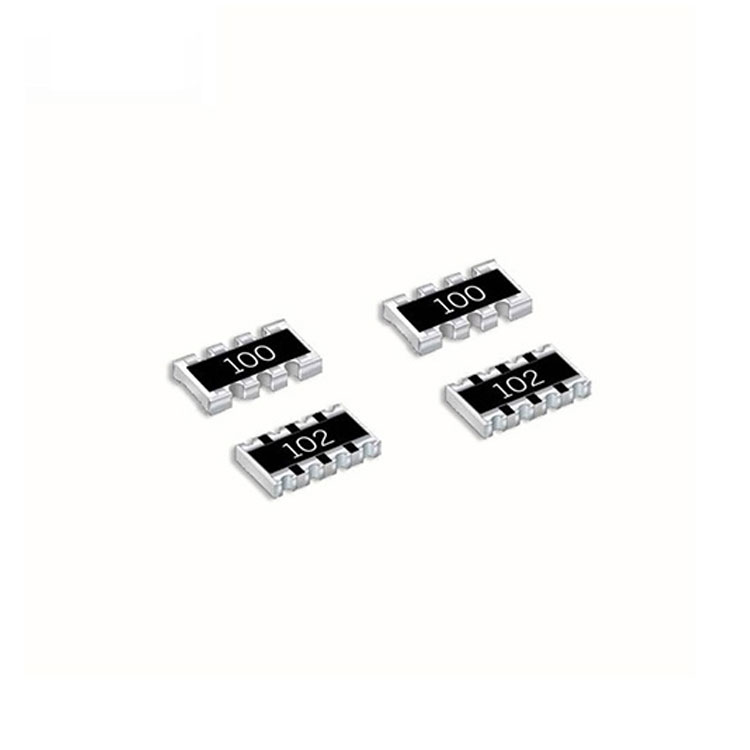

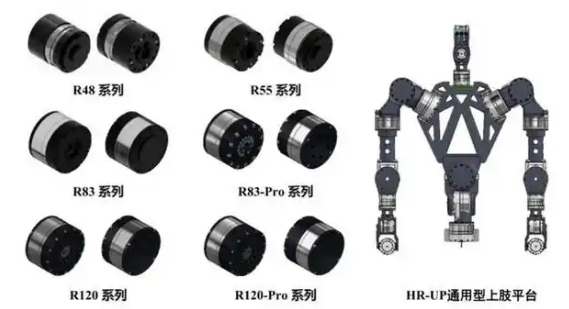

在工業機器人關節伺服系統的毫歐姆級采樣電路中，±10ppm/℃的溫漂足以導致0.5%的電流檢測誤差——這相當于讓20Nm扭矩輸出產生±0.1°的位置偏差。平尚科技通過IATF 16949車規認證的精密貼片電阻（PS-PR系列），以±2ppm/℃的溫漂系數與±0.01%的分選精度，為關節控制構建微安級精度的感知基石。

溫度漂移對扭矩控制的鏈?zhǔn)狡茐?/h3>

機器人關節在連續運行中面臨三重溫變挑戰：

• 梯度溫升效應：關節內部從25℃升至85℃時，傳統厚膜電阻溫漂±50ppm/℃引發采樣值偏移1.2%，導致PID調節超調量增加40%

• 熱機械應力失配：PCB局部形變使電阻焊點產生300με應變，阻值漂移超±0.05%

• 高頻電流集膚：10kHz PWM調制下電流分布不均，電阻體溫度梯度達8℃，阻值非線性度惡化
  平尚科技采用鎳鉻鋁硅納米晶薄膜（電阻溫度系數±2ppm/℃），配合激光微調工藝，在-55℃~155℃全溫域阻值偏差≤±0.02%。

平尚科技精密電阻的三維保障體系

1. 納米晶格錨定技術
50nm厚薄膜表面構筑蜂窩狀氧化鋁晶格（晶格常數0.3nm），抑制高溫原子遷移。在125℃/1000小時老化后，阻值漂移≤±0.003%（IEC 60115標準要求±0.25%）。

2. 車規級分選系統

• 初篩：全自動探針臺100%測試溫漂曲線（25℃/125℃雙溫點）

• 精修：飛秒激光修阻精度達±0.001%（步進0.1mΩ）

• 分級：按±2ppm/℃、±5ppm/℃、±10ppm/℃三級分檔（Cpk≥2.0）
  量產統計顯示：10萬顆電阻溫漂離散度≤±0.3ppm/℃。

3. 抗震應力消除結構
端電極采用銅/鎳/錫梯度鍍層（CTE 4.5→16ppm/℃），內嵌波紋形應力緩沖槽。通過IEC 60068-2-6振動測試（20G/2000Hz）后，阻值變化≤±0.005%。

關節采樣電路實施指南

規則1：溫漂系數與精度映射
建立溫漂-扭矩誤差模型：
ΔT_Error = K × α × Δθ × R_shunt × I_rated
（α：溫漂系數，Δθ：溫升，K：結構常數）
例：50A關節需±0.5%精度，Δθ=60℃時要求α≤±5ppm/℃
平尚PS-PR3627（5mΩ）實測溫漂±1.8ppm/℃。

規則2：布局抗干擾設計

• 開爾文接法：采樣走線獨立成對（線寬0.3mm/間距0.2mm）

• 熱隔離槽：電阻周邊銑出0.3mm深隔離槽（熱耦合降低70%）

• 對稱布線：采樣路徑長度差≤0.5mm（相位延遲<1ns）
  某汽車焊接機器人實測：關節電流采樣誤差從±1.2%降至±0.15%。

規則3：功率降額曲線驗證
根據關節工作周期調整功率裕度：

• 連續模式：負載率≤30%額定功率（平尚電阻70℃負載曲線）

• 峰值模式：2秒內負載≤150%
  六軸協作機器人案例：采用1206封裝25mΩ電阻（額定1W），在10A峰值電流（0.25s）下溫升≤8℃。

當工業機器人在電弧飛濺中完成毫米級焊縫時，平尚科技的精密電阻正以納米晶格錨定微歐姆漂移，用飛秒激光雕琢百萬分精度，最終在電流采樣的微觀世界里，為每一次關節的精準舞動注入車規級的穩定基因——這正是機電系統從“驅控”邁向“感知”的底層基石。
