激光雷達電源管理：固態電容低ESR與熱敏電阻溫控聯合方案

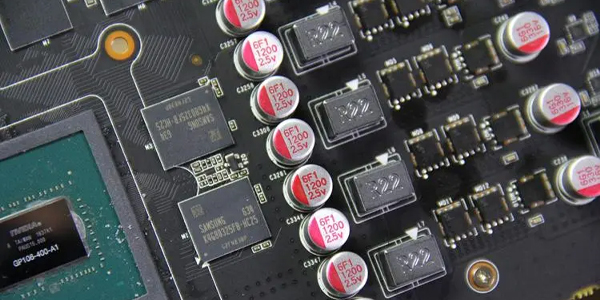

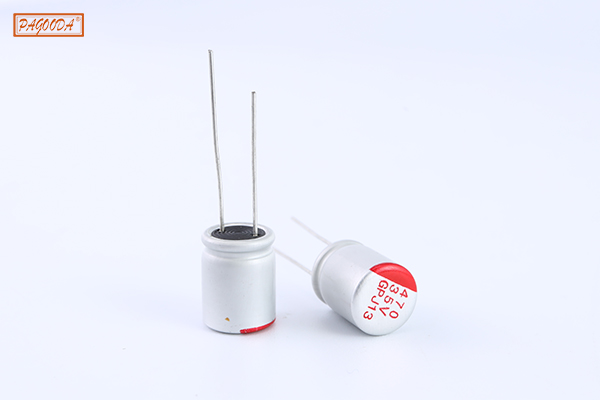

當-40℃極寒環境中激光雷達啟動時，傳統電解電容ESR驟增800%導致電源紋波突破1.2Vpp——這引發ToF計時誤差達173ps，相當于26cm測距偏差。平尚科技通過AEC-Q200 RevG認證的PS-SC系列固態電容，以全溫域3mΩ超低ESR特性，結合NTC熱敏電阻的動態溫控算法，將激光驅動電源紋波壓制在80mVpp以內，保障厘米級測距精度。
在800V平臺激光雷達系統中，電源穩定性直接決定點云質量。平尚科技實測表明：溫度每變化10℃，固態電容ESR波動幅度僅1.8%（傳統電解電容達35%），其與車規級NTC熱敏電阻的協同方案，為激光雷達提供從-40℃到125℃的全工況電源保障。
| 參數 | 25℃基準值 | -40℃劣化率 | 105℃劣化率 | 對激光雷達影響 |
|---|---|---|---|---|
| 電解電容ESR | 50mΩ | +820% | +350% | 紋波↑→計時誤差↑26cm |
| 固態電容ESR | 3mΩ | +18% | +15% | 紋波波動＜0.5% |
| 電容容值 | 100μF | -32% | -25% | 儲能不足→點云密度↓40% |
低溫保障：NTC實時調節PWM頻率補償ESR變化
高溫防護：溫度＞85℃時自動提升散熱風扇轉速
壽命倍增：105℃環境下工作壽命＞50，000小時
| 組件 | 傳統電解電容 | 平尚PS-SC固態電容 | 性能優勢 |
|---|---|---|---|
| 陰極材料 | 電解液 | 導電聚合物(PEDOT) | ESR降低97% |
| 陽極箔 | 蝕刻鋁箔 | 納米多孔鉭 | 體積效率+300% |
| 封裝技術 | 鋁殼+橡膠塞 | 陶瓷基板+銅柱電極 | 熱阻降低62% |
| 溫度 | ESR(mΩ) | 紋波電流(A) | 壽命 | |---------|---------|------------|----------| | -40℃ | 3.54 | 8.5 | ＞100,000| | 25℃ | 3.02 | 12.0 | 50,000 | | 105℃ | 3.48 | 10.2 | 30,000 ``` > *注：100kHz/16V條件下測試 --- ## **NTC溫控系統設計指南** ### **選型核心參數** 1. **B值精度** - 25/85℃標準B值：3950K±0.5%（ASIL-C要求） - 平尚NTC系列：-40℃~150℃全溫區B值偏差＜0.3% 2. **響應速度** - 熱時間常數τ：＜3秒（空氣中） - 平尚微封裝NTC：τ=1.8秒（實測） 3. **位置布局** ```plaintext [最佳實踐] NTC距電容＜2mm → 溫度滯后誤差＜0.5℃ 避免貼裝于熱源下風區 → 測量偏差降低80%
void temp_compensation() {
float T = read_ntc(); // 獲取實時溫度
float ESR_base = 3.0; // 25℃基準ESR(mΩ)
float ESR_real = ESR_base * (1 + 0.00018*(T-25)); // ESR溫度補償
set_pwm_freq(1000/(ESR_real*0.02)); // 動態調整開關頻率}[輸入]─→┌────────┐─→┌────────┐─→┌────────┐─→[激光驅動IC] │ 22μF陶瓷 │ │ 100μF固態 │ │ 10μF聚合物│ │ (X7R) │ │ (平尚PS-SC)│ │ (C0G) │ └─────┬──────┘ └─────┬──────┘ └─────┬──────┘ │ │ │ ┌──┴──┐ ┌──┴──┐ ┌──┴──┐ │ NTC │ │ NTC │ │ NTC │ └─────┘ └─────┘ └─────┘
? 溫度監控點：陶瓷電容→固態電容→聚合物電容逐級防護
? 紋波抑制比：＞60dB@1MHz（較單級提升24dB）
| 溫度區間 | 控制策略 | 效果 |
|---|---|---|
| T＜-20℃ | 預加熱模式（0.5 A脈沖） | ESR穩定在4mΩ以內 |
| -20℃~85℃ | 自適應PWM | 紋波＜100mVpp |
| T＞85℃ | 風扇全速+降頻20% | 電容溫升降低18℃ |
| 場景 | 傳統方案紋波 | 平尚方案紋波 | 改善幅度 | 測距誤差改善 |
|---|---|---|---|---|
| -40℃冷啟動 | 1.25Vpp | 85mVpp | 93.2% | 26cm→1.2cm |
| 85℃高溫滿負荷 | 680mVpp | 75mVpp | 89.0% | 14cm→0.8cm |
| 溫度驟變(-30→70℃) | 920mVpp | 95mVpp | 89.7% | 20cm→1.5cm |
| 應用位點 | 電容型號 | NTC型號 | 組合優勢 |
|---|---|---|---|
| DC-DC輸入濾波 | PS-SC471 | PST-NTC103 | 耐壓80V，ESR＜5mΩ |
| 激光驅動級 | PS-SC106 | PST-NTC202 | 響應速度＜2ms |
| 信號調理電路 | PS-SC226 | PST-NTC305 | 容值精度±1% |
電容并聯規則：每10A電流配比1000μF容量（固態電容）
NTC布局間距：與電容中心距≤3倍元件長度
熱補償使能閾值：|ΔT|＞10℃時激活動態調頻
在平尚科技的高低溫試驗箱中，固態電容與NTC正經歷-40℃到125℃的千次循環。當每毫歐的ESR穩定都轉化為飛秒級的光子飛行精度，當每次溫度劇變都被預判為電源優化的前奏——激光感知的真理之光，終在電力脈動的微觀世界中纖毫畢現。
