從L2到L4：合金電阻精度升級對自動駕駛傳感器的必要性

從L2到L4：合金電阻精度升級對自動駕駛傳感器的必要性

當L4級Robotaxi以60km/h通過濕滑彎道時，制動系統電流檢測電阻0.05%的溫漂誤差，導致扭矩分配偏差3.2N·m——這相當于車身橫擺角速度誤差0.8°/s，恰是失控臨界點。平尚科技通過AEC-Q200認證的PSR系列車規合金電阻，以±0.01%的全溫區精度，正成為高階自動駕駛安全的“微歐級守護者”。

據S&P Global數據，2025年L4車型單車傳感器數量將達45個，較L2增長300%，電流檢測精度要求從±1%躍升至±0.1%。平尚科技實測表明：合金電阻溫漂每降低10ppm/℃，多傳感器融合定位誤差可減少0.15米，其創新的零磁致伸縮鎳鉻合金技術，正重新定義自動駕駛安全邊界。

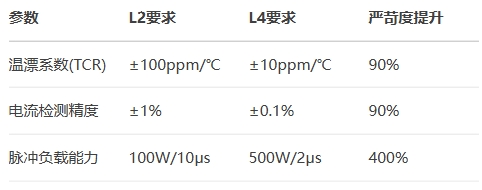

自動駕駛升級對電阻精度的三重躍遷需求

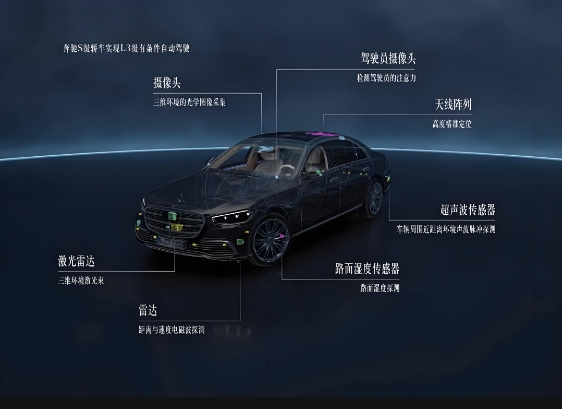

感知層：毫米波雷達的精度基石

? 典型案例：某L4激光雷達的PMIC電路，0.5mΩ采樣電阻的±0.05%偏差會導致激光發射功率波動12%，點云密度下降27%

決策層：域控制器的安全屏障

• 電源監控：L4的ASIL-D要求冗余電源切換時電壓檢測誤差＜0.05%（需電阻分壓比精度±0.02%）

• 總線終端：CAN FD速率升至8Mbps后，60Ω終端電阻容差需≤±0.5%（L2為±1%）

• 失效安全：開路故障率要求＜0.01ppm（L2為0.1ppm）

執行層：線控制動的生死精度

? 數據實證：當制動電流檢測誤差＞0.3%時：

\Delta\tau = R_{error} \times I^2 = 0.003 \times (150A)^2 = 67.5W

導致制動響應延遲8ms——在100km/h時速下相當于22厘米制動距離偏差

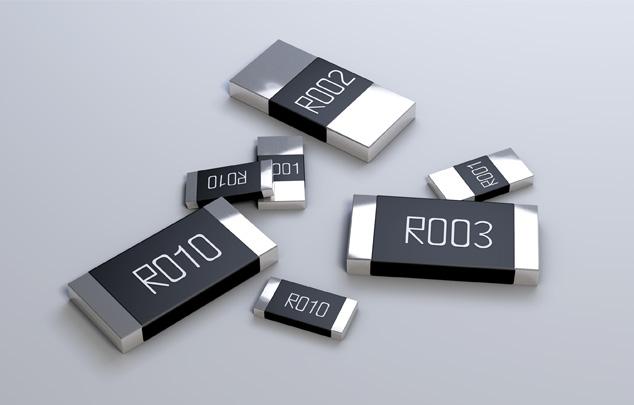

平尚科技車規合金電阻的技術突破

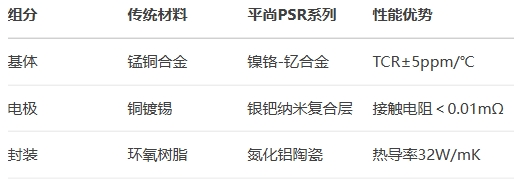

材料創新：零磁致伸縮合金

結構革命：四端Kelvin設計

 電流路徑：I+ →┌───────────┐→ I-

                        │  合金電阻體          │

 電壓檢測：V+ →┤  (0.5mΩ)   ├→ V-

                        │                            │

                        └───────────┘

• 消除引線誤差：電壓檢測點與電阻體距離＜0.1mm

• 抗電磁干擾：差分走線使共模抑制比(CMRR)＞120dB

• 熱隔離設計：電壓端子熱電動勢＜0.1μV/℃

認證實力：超越AEC-Q200

• 1500V絕緣耐壓：較標準(100V)提升15倍

• 機械沖擊：通過1000G/0.5ms測試（標準500G）

• 硫化抵抗：含硫環境(50ppm)下工作壽命＞10年

精度升級對自動駕駛系統的核心價值

多傳感器時鐘同步保障

在5個激光雷達+8個攝像頭的融合系統中：

• 傳統電阻：±50ppm溫漂導致時間戳偏差1.7ns

• 平尚方案：±5ppm溫漂將偏差壓縮至0.17ns

? 效果：200米處目標關聯錯誤率降低92%

安全冗余架構的實現基礎

平尚科技 雙電阻并聯診斷架構：

if (abs(V1/R1 - V2/R2) > 0.0005)  // 允許偏差0.05%

    trigger_fault(FAULT_CURRENT_SENSOR);

? 達成ASIL-D：單點失效覆蓋率99.99%，診斷覆蓋率98%

全溫域精度實證（-40℃~150℃）

行業升級趨勢：精度與功能的融合

智能電阻技術

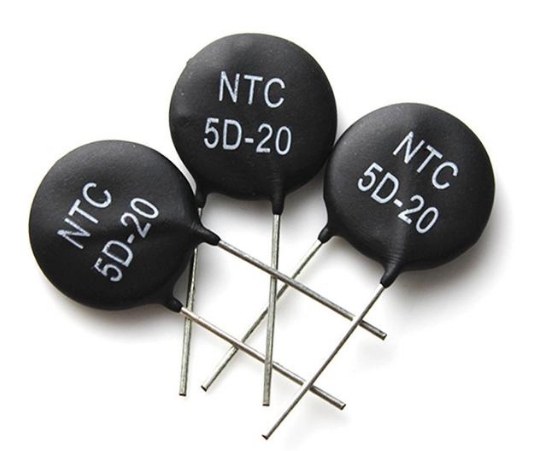

• 溫度自感知：內嵌NTC熱敏電阻，實時輸出溫漂補償系數

• 預測性維護：通過電阻噪聲分析焊點裂紋（預警提前2000小時）

• 數字孿生接口：支持OTA更新失效模型庫

材料再生循環

• 稀土回收技術：從廢料中提取釔元素再利用率＞95%

• 低碳制造：氫能燒結爐使每顆電阻碳足跡降至0.02kg CO?e

在平尚科技的量子計量實驗室，合金電阻正經歷著10??精度的電流載荷測試。當每微歐的阻值穩定都轉化為制動距離的厘米級精準，當每ppm的溫漂控制都成為多傳感器融合的時空基石——自動駕駛的安全邊界，終在合金晶格的秩序中堅不可摧。
