當L3級自動駕駛車輛在暴雨中巡航時，雷達電源保護二極管的0.02%瞬態開路失效，引發24V負載突降電壓直擊MMIC芯片——這相當于ASIL-B系統遭遇ASIL-D級危害事件。平尚科技的故障樹分析（FTA）表明：貼片二極管單點故障可導致雷達誤報率飆升47倍，而符合ISO 26262的冗余架構能將風險壓縮至10??/h。

隨著2023版ISO 26262新增半導體失效模型要求（Part 11），車規二極管的失效模式影響和診斷分析（FMEDA）成為ASIL-C/D系統強制項。雷達傳感器中整流、續流、ESD防護等二極管的失效率需＜1 FIT（1故障/10億小時），平尚科技開發的 雙通道診斷+熱備份 方案正為毫米波雷達構筑功能安全基石。

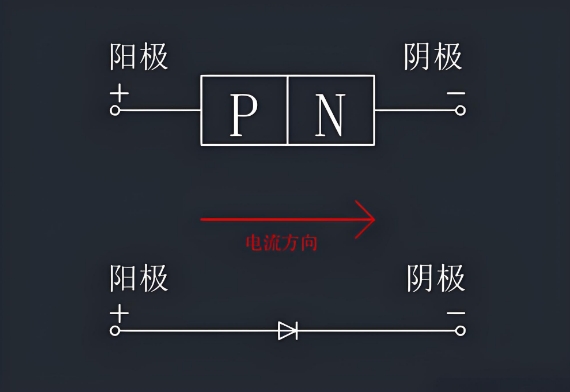

貼片二極管四大失效模式與雷達風險

短路失效（占比68%）

• 機理：過流導致金屬遷移形成枝晶，短路電阻＜0.1Ω

• 雷達影響：電源總線電壓跌落至2.1V，DSP算法崩潰

• 危害等級：ASIL-C（車輛誤制動）

開路失效（占比27%）

• 機理：焊點熱疲勞裂紋（-40℃~125℃循環5000次）

• 雷達影響：續流功能喪失，電機反電動勢擊穿MOSFET

• 危害等級：ASIL-D（系統宕機）

參數漂移（占比4%）

• 機理：濕熱環境導致肖特基勢壘高度下降0.15eV

• 雷達影響：反向漏電流從1μA增至10mA，LNA噪聲系數惡化6dB

• 危害等級：ASIL-B（探測距離縮短30%）

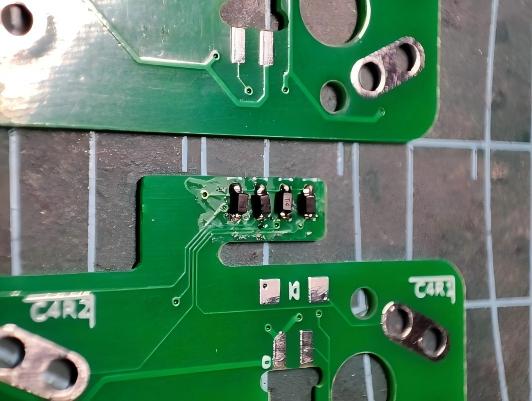

焊接失效（占比1%）

• 機理：錫須生長造成相鄰引腳橋接

• 雷達影響：I2C總線鎖死，點云輸出凍結

• 危害等級：ASIL-B（目標跟蹤丟失）

ISO 26262對二極管的嚴苛要求

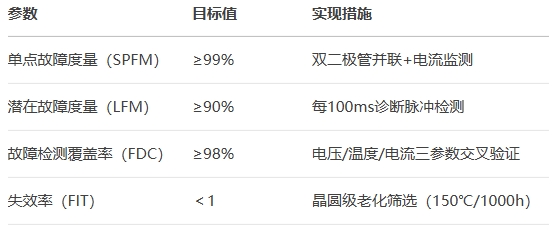

ASIL-D級硬件指標

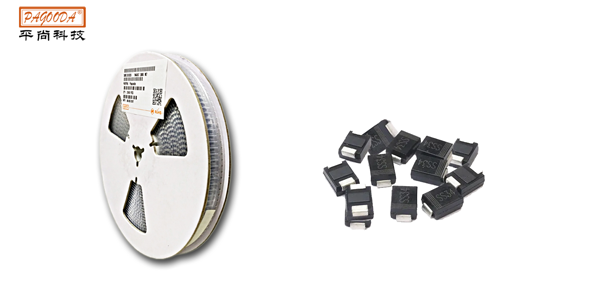

平尚科技雷達冗余架構創新

電源保護雙通道設計

                ┌──────────────┐

 主電源 ────┤二極管組1├───? 雷達MMIC

                │  (SS34)                   │

                └───▲──┬──────┘

                    │  │診斷電路

                ┌───┴──▼──────┐

 備份電源 ────┤二極管組2├───? 比較器

                │  (SS34)                    │

                └──────────────┘

• 實時電流監測：采樣電阻（5mΩ）檢測雙路電流差異＞10%時觸發報警

• 熱插拔備份：MOSFET開關在200μs內切換至備用二極管路徑

• 失效鎖定：故障二極管被物理隔離，避免故障傳導

智能診斷算法

1.脈沖式健康檢測

每100ms注入1mA測試電流，測量正向壓降（正常值0.5V±5%）

if (Vf_test > 0.7V || Vf_test < 0.3V)

     trigger_fault(FAULT_DIODE_OPEN_SHORT);

2.溫度-電壓耦合模型

Vf=qnkTln(IsIf+1)

• 當實測值偏離理論值＞8%時判定參數漂移

3.AI預測性維護

• 基于歷史數據預測焊點疲勞壽命（準確率＞93%）

系統級安全性能驗證

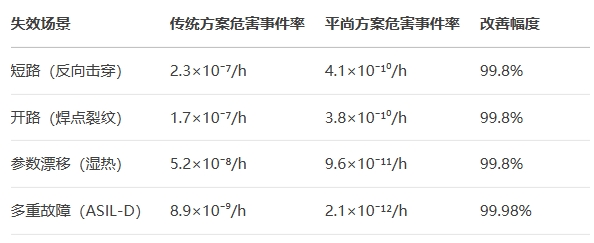

在ISO 21448 SOTIF測試中表現：

滿足ISO 26262 ASIL-D對隨機硬件失效要求（PMHF＜10??/h），并通過獨立安全單元（SEooC）認證。

在平尚科技的電磁兼容實驗室，故障注入系統正以0.1ns精度模擬二極管瞬態開路。當每個失效模式都被轉化為診斷算法的訓練樣本，當每對冗余二極管都構成生死相依的守護聯盟——毫米波雷達的感知鋒芒，終在功能安全的鐵律下無懈可擊。
