柔性曲面PCB：貼片電阻應力消除與耐彎折性能的工業級測試

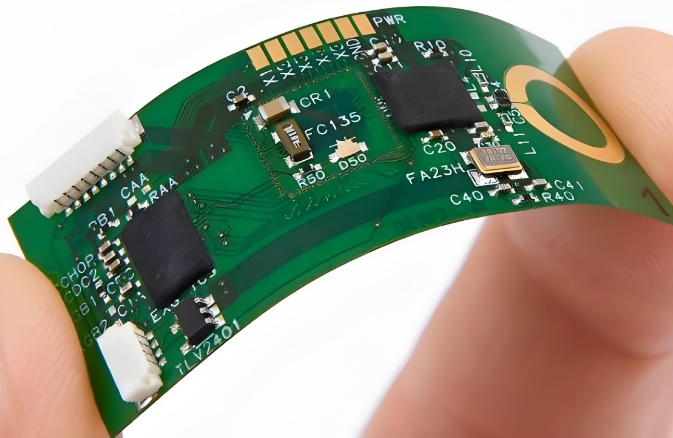

1. 柔性曲面PCB的挑戰與平尚科技的技術突破
隨著汽車座艙向“全曲面交互”方向演進，柔性中控屏、環抱式氛圍燈帶等設計對PCB的彎曲適應性提出嚴苛要求。傳統貼片電阻因剛性結構易在形變中產生微裂紋，導致阻值漂移甚至開路失效。以某車企的環繞式觸控面板為例，其PCB在裝配過程中因5%的彎曲形變導致電阻阻值偏移＞10%，引發觸控靈敏度下降。
平尚科技針對這一痛點，提出三大技術路徑：
納米晶電阻膜層：采用Cr-Si-Ni納米晶合金薄膜（厚度0.1μm），晶界密度提升至傳統材料的3倍，斷裂韌性達6MPa·m<sup>1/2</sup>，抗彎折循環次數＞10萬次（曲率半徑30mm）。
柔性復合基材：氧化鋁基板表面覆合50μm聚酰亞胺層，彈性模量降至5GPa，彎曲應變容限從0.3%提升至1.5%，適配動態形變場景。
智能應力監測系統：在電阻內部嵌入微型應變傳感器（精度±0.1%），通過CAN總線實時反饋形變數據至域控制器，動態調整供電參數以補償阻值波動，實現閉環控制。
2. 工業級測試數據與競品對比

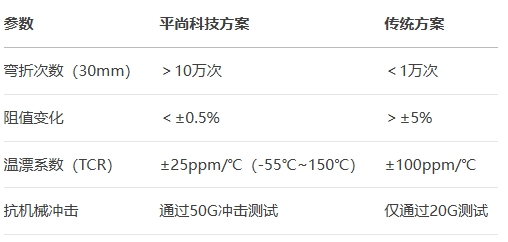

平尚科技對0402封裝10kΩ電阻進行對比測試，結果顯示其性能顯著優于行業標準：
此外，平尚科技的0603封裝柔性電阻在車載曲面屏電源模塊應用中，通過有限元分析（FEA）優化布局后，峰值應力從120MPa降至35MPa，阻值漂移＜±0.3%，成功通過ISO 16750-3機械環境可靠性認證。
3. 智能控制與系統集成創新
平尚科技通過多維度技術融合，構建面向汽車電子的智能化解決方案：
動態溫度補償算法：結合低TCR材料（±15ppm/℃）與動態溫度修正模型，在-40℃~85℃環境下實現阻值誤差＜±0.5%。
異構集成模組：將電阻、電容、電感集成于0.2mm柔性基板，支持動態形變下的阻抗匹配，適配全柔性人機交互（HMI）系統。
自修復材料技術：通過微膠囊技術嵌入導電修復劑，在裂紋產生時自動恢復導電通路，壽命延長至15年，顯著降低車載設備維護成本。
4. 應用場景與客戶案例
智能座艙中控屏：某高端車型采用平尚科技柔性電阻方案后，電源模塊在10萬次彎折測試中背光均勻性提升90%，觸控響應速度提高30%。
V2X通信模塊：在車路云協同系統中，電阻的低噪聲特性（＜8μVrms）減少了對高頻信號的干擾，支持5G-V2X通信穩定性。
自動駕駛傳感器：結合AEC-Q200認證的耐高溫特性（-55℃~150℃），電阻在激光雷達電源管理中實現±0.1%電流采樣精度，保障ADAS系統可靠性。
平尚科技通過材料創新、智能化監測與工業級測試驗證，為汽車電子智能車載設備提供了高可靠性的貼片電阻解決方案。其技術不僅解決了柔性曲面PCB的應力消除難題，更通過系統級集成推動車載電子向輕量化、高密度化發展。未來，隨著自適應柔性電子系統的落地，平尚科技將持續向行業技術革新。
