貼片電容的種類都有哪些呢

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2021-03-15 08:52:26

貼片電容一般會出現幾種常見的：NPO、X7R、Z5U、Y5V等，

區分他們的不同：因其填充介質的不同，隨之后面所產生的性能之類的就不一樣了。

1.NPO電容器

NPO的介質組成是由一些其它稀有氧化物和銣、釤等。它的適用場所是在槽路電容（振蕩器、諧振器），

耦合電容（高頻電路中）等。

NPO電容器的可選取的容量范圍如下：

封裝 DC=50V DC=100V

0805 0.5---1000pF 0.5---820pF

1206 0.5---1200pF 0.5---1800pF

1210 560---5600pF 560---2700pF

2225 1000pF---0.033μF 1000pF---0.018μF

2.X7R電容器

電容器容量變化是非線性的它隨溫度變化，也會根據不同的電壓頻率隨之變化，表現為十年約百分之五，

X7R電容器容量變化能夠接受應用在一般的工業上，一致的體積下電容量可以達到更高

X7R電容器的可選取的容量范圍如下：

封裝 DC=50V DC=100V

0805 330pF---0.056μF 330pF---0.012μF

1206 1000pF---0.15μF 1000pF---0.047μF

1210 1000pF---0.22μF 1000pF---0.1μF

2225 0.01μF---1μF 0.01μF---0.56μF

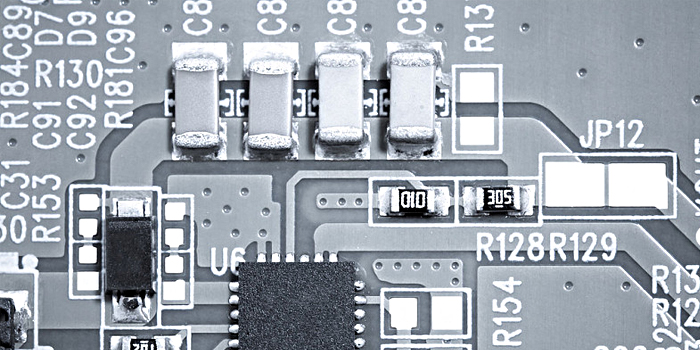

文章配圖03

3.Z5U電容器

Z5U電容器稱為”通用”陶瓷單片電容器。它的劣勢為容量不穩定，優勢在于它體積小、等效串聯電感

和等效串聯電阻低以及較好的頻率響應，所以應用也較為廣泛。特別是在退耦電路這一塊的應用當中。

Z5U電容器的可選取的容量范圍如下：

封裝 DC=25V DC=50V

0805 0.01μF---0.12μF 0.01μF---0.1μF

1206 0.01μF---0.33μF 0.01μF---0.27μF

1210 0.01μF---0.68μF 0.01μF---0.47μF

2225 0.01μF---1μF 0.01μF---1μF

4.Y5V電容器

Y5V電容器是隨溫度變化限制的通用電容，在一定的溫度范圍變化達到（22% -82%），在小一點的物理

尺寸5V的高介電常數可以接受做出到4.7μF

Y5V電容器的可選取的容量范圍如下：

封裝 DC=25V DC=50V

0805 0.01μF---0.39μF 0.01μF---0.1μF

1206 0.01μF---1μF 0.01μF---0.33μF

1210 0.1μF---1.5μF 0.01μF---0.47μF

2225 0.68μF---2.2μF 0.68μF---1.5μF
