電源供應器專用合金貼片電阻2725

合金電阻是貼片電阻的一種，主要是對電流進行檢測作用，因此也被工程師稱為電流檢測電阻，采樣電阻或者取樣電阻等等。

立即咨詢

聯系熱線 400-003-5559

產品詳情聯系我們

合金電阻是貼片電阻的一種，主要是對電流進行檢測作用，因此也被工程師稱為電流檢測電阻，采樣電阻或者取樣電阻等等。

合金貼片電阻參數：

阻值范圍在:0.5mΩ～600mΩ之間

功率范圍在:1/4W-5W之間

溫度系數范圍在:25-50PPM之間。

型號有：0603、0805、1206、2010、2512、2725、2728、4527這八種。

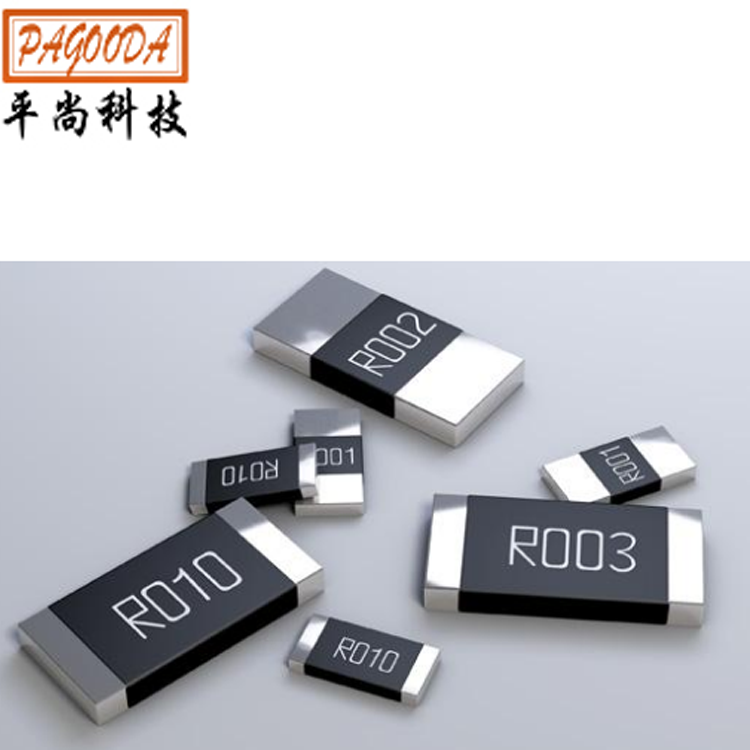

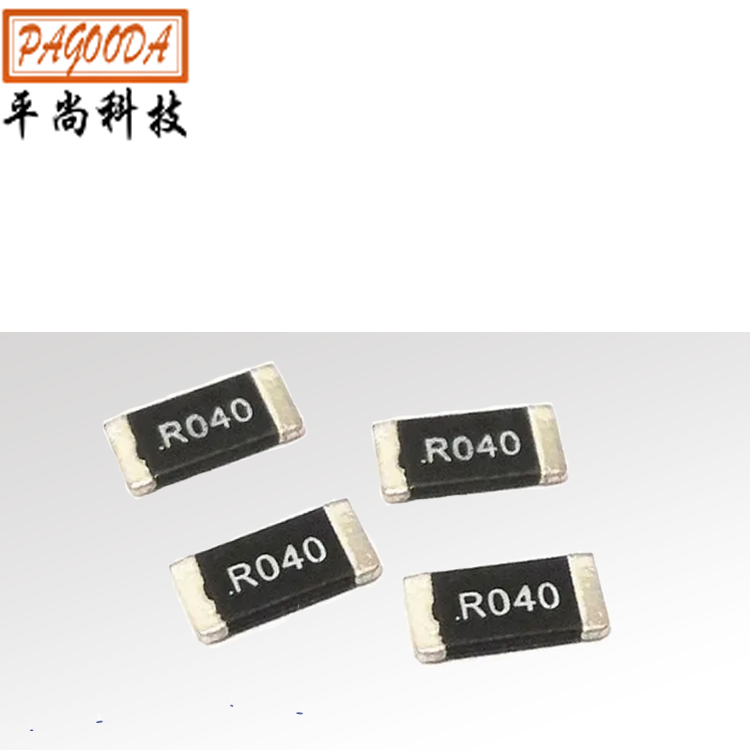

合金貼片電阻

合金電阻的特點：

1：合金電阻*大特點具有超低阻值，目前風華高科批量生產品的型號中，*小阻值達到0.5mΩ（2512封裝），*大標稱阻值為100mΩ(2010和2512兩種封裝)，另外1206封裝*大阻值為50mΩ。

2：具有更大的功率。相對于其他類型的精密電阻，2512封裝額定功率可以達到3W，這個是其他類型很難實現的。

3：使用溫度高相較厚膜、薄膜電阻以及晶圓電阻等精密電阻的較高使用溫度155攝氏度，合金電阻器的穩定使用溫度范圍可達170℃。可用于溫升較高的電路環境。

4：較高的誤差精度。在如此低的阻值范圍內，風華高科批量生產的采樣電阻型號在1%~5%之間，共有四個可選精度。

5、低溫漂：風華批量生產的型號中，1206和1210兩個封裝溫度系數均為50ppm，只在2512封裝的小部分阻值范圍內出現100和150ppm溫度漂移系數。

6、因為整體采用金屬材料、機械強度高，熱導率也非常高，對于空間狹小，散熱不好的工作環境，可以使熱量通過風華MG超低阻值貼片合金電阻分擔散熱，從而防止局部熱集中，這有助于溫度系數和熱電動勢錯誤，過早衰老和可能的PC板過熱。另一方面由于采用了合金材料，使得它各方面的性能遠高于其他電阻，特別是在電源以及其他相關產品的應用中，應對瞬間的沖擊電流，短路電流或脈沖電流產生時具有非常優越的高頻性能。

7、*小包裝數量：提供每卷2Kpc標準的卷盤包裝，方便使用于自動裝配工藝。

合金貼片電阻的應用

常常用于電路中大電流的采樣，反饋電路中變化的電流，以便進一步地控制或影響電流的變化。主要應用產品：電源供應器、逆變器/轉換器、鋰電池保護板、汽車相關空間、筆記本、電腦主板以及LED驅動器，LCD控制板電池保護板，電源類，變頻器，燈具，電機等。
