高壓貼片電容規格：0201、0402、0603、0805、1206、1210、1808、1812、1825、2220、2225；
高壓貼片電容容量：0.2p-100uF 10V-5000V 0.2Pf--10Uf全系列；
電壓：4V 、6.3V、10V、16V、25V、 50V、 100V、 250V、500V、1000V、2000V、3000V
偏差：B=±0.1pF、C=±0.25pF、D=±0.5pF、F=±1%、G=±2%、J=±5%、K=±10%、M=±20%、Z=-20%+80%。
聯系熱線
400-003-5559

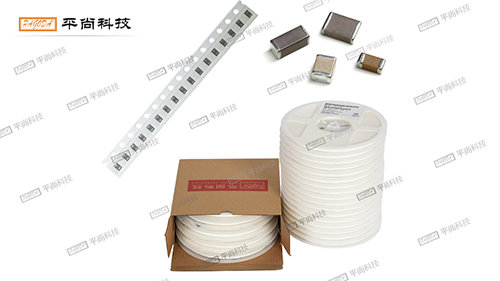

中高壓貼片陶瓷電容詳情
平尚為您提供服務
產品參數
高壓貼片電容材料：COG NPO X7R X5R Y5V
NPO(COG)材質的貼片電容屬于I類高頻電容器，其電容量穩定，不隨環境溫度、電壓和時間變化而變化，適用于高頻電子線路。
X5R/X7R材質的貼片電容屬于II類低頻電容器，其電容量相對穩定，對環境溫度、電壓和時間的變化相對min感。
Y5V材質的貼片電容屬于II類低頻電容器，其電容量受環境、溫度、電壓和時間的影響變化大。
高壓貼片電容系列：0402、0603、0805、1206、1210、1808、1812、2220、2225；
貼片電容容量：0.2p-100uF 10V-5000V 0.2Pf--10Uf全系列；;
偏差：A=±0.05pF、B=±0.1pF、C=±0.25pF、D=±0.5pF、F=±1%、G=±2%、J=±5%、K=±10%、M=±20%、Z=-20%+80%
常見問題
隨著MLCC電容值的不斷增加，過去用來測量電容的設備可能無法對大電容元件提供準確的測量。儀表無法驅動足夠的交流電壓來測量全電容。以下討論包含常見問題的答案，以及對MLCC進行高容量值測量的測量提示。
Q1. 測量一些大電容MLCC時，為什么測量值會比較小？
A1. 測量電容器時，了解真實值、実效值和表示值之間的差異很重要。真實值是電容器在沒有寄生電感和電阻的理想元件時的值。実效值是元件實際（實部）和矢量（虛部）的總和，與頻率有關。表示值是測量設備顯示的值，受制于測量精度。
測量大電容值電容時，儀表上設定的電壓等級（表示值）不yi定等于DUT（Device Under Test，被測器件）中傳輸的電壓等級（実效值）。
Q2. 對電容器應該多大電壓和頻率才是合適的？
A2. MLCC電容器 > 10μF被視作大容値電容。制造技術的提高已經允許陶瓷電容器制造商生產接近鉭電容和鋁電解電容等的大容値電容器。這些“大容值”MLCC的測試規格是按照與鉭電容相同的條件來進行測試。測量電壓應為0.5 Vrms，測量頻率應為120Hz。下表概括并介紹測試條件。
電容交流電壓頻率
| C ≤ 1000pF | 1.0 ± 0.2 Vrms | 1MHz ± 10% |
| 1000pF < C ≤ 10μF | 1.0 ± 0.2 Vrms | 1kHz ± 10% |
| C > 10μF | 0.5 ± 0.2 Vrms | 120 Hz ± 10% |
▲ 物理解剖圖
適用行業
適用LED照明關聯產品，電源產品，日用家電，電腦用邊辦公產品，大型工業設備控制器，網絡設備，通訊產品，數碼產品，汽車電子，安防監控系統以及其他領域。
