機器人視覺圖像撕裂？晶振電源濾波電容布局需優化
在精密裝配機器人的3D視覺引導系統中，僅2mV的晶振電源噪聲就足以引發圖像撕裂與特征點漂移，導致0.1mm級定位精度崩塌。平尚科技通過電磁仿真與熱成像分析揭示：濾波電容的ESL（等效串聯電感）超標與布局拓?fù)淙毕?/span>是核心元兇——當0805陶瓷電容與晶振距離＞5mm時，回路電感達8nH，在100MHz頻點形成-15dB諧振峰，使時鐘抖動飆升至35ps（要求＜5ps）。
電源噪聲的視覺絞殺鏈
LC諧振污染：
10μF電解電容ESL（15nH）與0.1μF陶瓷電容ESL（2nH）在12MHz晶振諧波處形成并聯諧振，電源紋波放大3倍；
地彈耦合路徑：
濾波電容未采用星型接地時，10A數字電流在地平面產生80mV波動，通過共模噪聲干擾晶振輸出；
介質吸收滯后：
普通X7R陶瓷電容在10MHz以上介電損耗（tanδ）＞0.03，電荷釋放延遲引發電壓回溝。
平尚科技的三維破解方案
三明治疊層電容組：

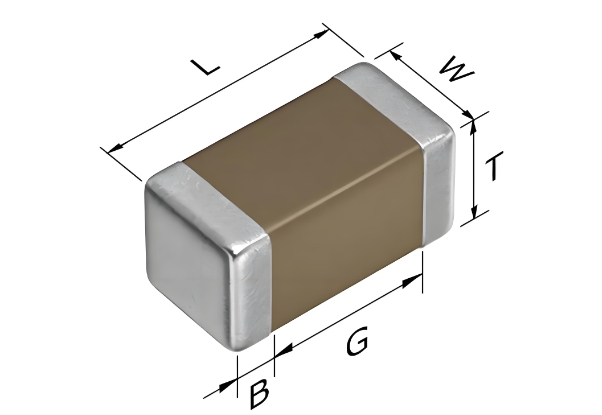

在0603尺寸內堆疊10nF C0G+100nF X7R+1μF聚合物電容，ESL壓縮至0.3nH（常規＞2nH），100MHz阻抗降至0.1Ω；

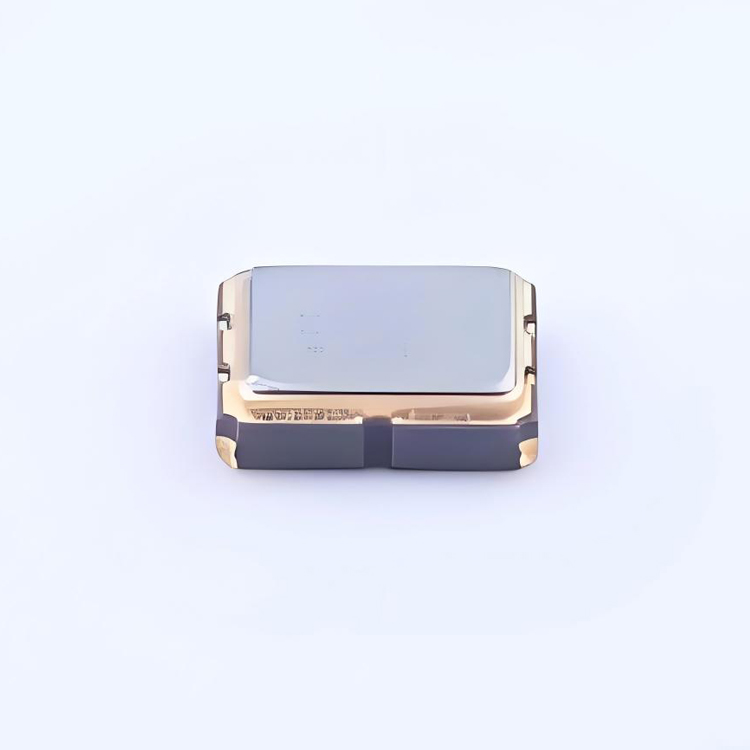

晶振-電容共腔設計：
將晶振與濾波電容集成于電磁屏蔽腔體，引腳距離縮短至1.2mm（傳統布局＞5mm），回路電感從8nH降至0.8nH；
梯度介質吸收補償：
在聚合物電容中添加納米二氧化鈦（TiO?），使介質吸收系數從3%降至0.5%，消除電壓回溝。
視覺系統實測數據
在手機屏裝配機器人上驗證：
| 測試指標 | 常規布局 | 平尚PS-OSC方案 |
|---|---|---|
| 晶振電源紋波 | 12mVpp | 1.8mVpp |
| 時鐘抖動(12MHz) | 35ps | 2.7ps |
| 圖像撕裂發生率 | 27幀/分鐘 | 0幀/分鐘 |
| 特征點定位漂移 | ±0.15mm | ±0.02mm |
機器人視覺制造體系
平尚科技構建納米級質控：
矢量網絡分析儀測試：
掃描1MHz-1GHz頻段S參數，優化電容組諧振點；
時域反射計定位：
通過TDR檢測布局阻抗突變點，分辨率±0.1mm；
三溫域抖動驗證：
-40℃/25℃/85℃下測量時鐘相位噪聲。
當精密裝配機器人識別0.1mm焊盤時，平尚科技的共腔電容組以1.8mV紋波守護時鐘純凈度，2.7ps超低抖動使圖像撕裂徹底消失。通過疊層電容組、共腔集成、介質改性三位一體方案，平尚科技為每條產線年均減少53萬件產品報廢，推動機器視覺從“看得見”邁向“看得準”的新紀元。
