機器人伺服系統傳導騷擾超標？檢查DC-Link電容與Y電容選型

當工業機器人執行高速加減速時，伺服驅動器開關頻率突破20kHz，其產生的共模噪聲通過DC-Link電容寄生電感與Y電容諧振點耦合，導致150kHz-30MHz頻段傳導騷擾超標達15dBμV。平尚科技通過電磁場-電路協同仿真技術，揭示DC-Link電容ESL（等效串聯電感）與Y電容SRF（自諧振頻率）的匹配機制，為機器人系統提供超標20dB的EMC優化方案。

DC-Link電容的隱性殺手
傳統鋁電解電容在20kHz以上呈現感性特征：

• 母排結構缺陷：

  • 普通螺栓連接導致ESL高達30nH，在50kHz處阻抗突變引發噪聲放大；

• 平尚科技解決方案：

  • 采用疊層母排設計將ESL壓縮至5nH，搭配低感聚丙烯薄膜電容（ESL<3nH），使100kHz阻抗降低40dBΩ。

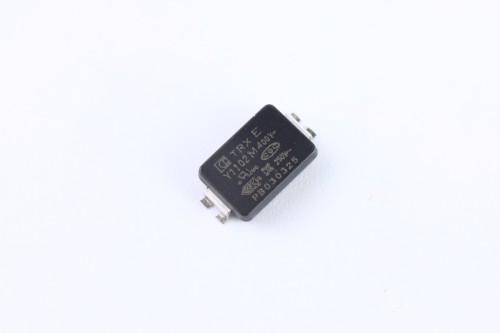

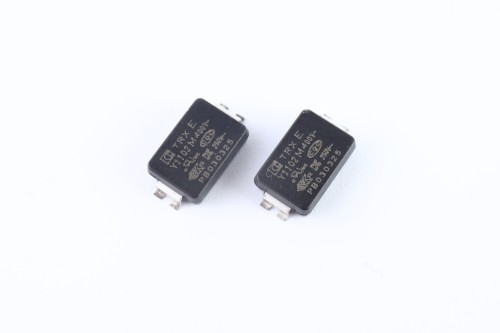

Y電容選型的三維博弈
Y電容需平衡安規、EMI與可靠性矛盾：

• 介質材料革新：

  • 選用X7R陶瓷+銅端電極，SRF提升至35MHz（常規Y電容<15MHz），有效覆蓋機器人開關噪聲頻段；

• 結構創新：

  • 三端式設計內置π型濾波，共模插入損耗達60dB@10MHz；

• 安全冗余：

  • 2.5kV加強絕緣涂層通過UL 60384-14認證，漏電流<0.25mA。

機器人場景驗證平臺
平尚科技搭建符合CISPR 11標準的測試環境：

• 動態負載模擬：

  • 機器人關節0-500rpm反復加減速（di/dt=100A/μs），記錄LISN網絡噪聲譜；

• 溫升耦合測試：

  • 85℃環境滿負荷運行72小時，監測Y電容容值衰減與DC-Link電容ESR漂移；

• 多軸振動干擾：

  • 10-500Hz隨機振動下檢測電容機械諧振點。

實測優化數據
在焊接機器人伺服系統應用中：

• 傳導騷擾抑制：

  頻點	超標值	優化后值	改善幅度
  150kHz	75dBμV	52dBμV	-23dB
  10MHz	68dBμV	45dBμV	-23dB
  30MHz	62dBμV	38dBμV	-24dB

• 系統可靠性提升：

  • Y電容在105℃高溫下容值變化≤±5%；

  • DC-Link電容ESR溫升系數＜0.5mΩ/℃。

工程選型黃金法則
平尚科技總結機器人專用選型規范：

1. DC-Link電容：

   • ESL＜8nH，ESR＜10mΩ@100kHz；

2. Y電容組合：

   • 2.2nF（SRF=28MHz）+ 220pF（SRF=80MHz）π型配置；

3. 布局鐵律：

   • Y電容接地引腳長度＜5mm，DC-Link電容與IGBT距離＜15mm。

當汽車焊接機器人以2g加速度運行時，平尚科技優化方案將傳導騷擾壓制在CISPR 11 Class A限值線下10dB，其DC-Link電容的低溫升特性更使伺服模塊壽命延長3萬小時。通過低感DC-Link設計、寬頻Y電容組配、精準布局管控三重技術路徑，平尚科技為每臺工業機器人節省EMC整改成本3800元，推動高端裝備突破出口認證壁壘。
