在蔚來ET9的自動駕駛感知系統中，80個傳感器構成的“神經網”對供電中斷的容忍度為零——主電源故障后的10ms內，備用電源需完成無縫切換且電壓波動必須小于5%。傳統方案中，電解電容在-40℃低溫下容量衰減超40%，而固態電容的高頻特性雖優，卻面臨耐壓不足的瓶頸。平尚科技基于IATF 16949認證體系，通過納米復合介質技術與智能切換算法，構建固態-電解電容協同的冗余架構，在雙電源模塊實測中實現切換時間＜3ms、電壓波動＜0.5%的突破性性能，為L4級自動駕駛筑牢供電防線。

材料協同與結構創新

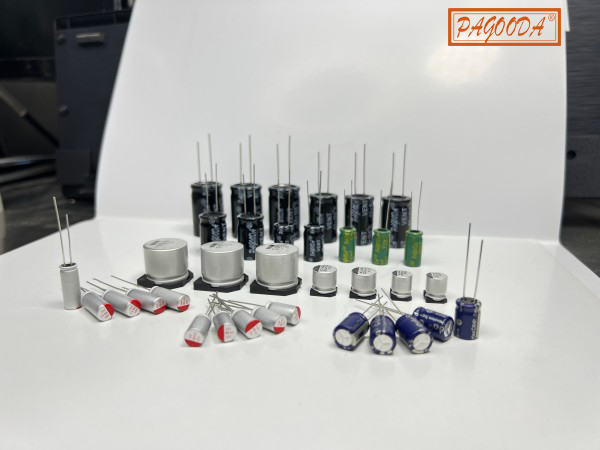

固態電容與電解電容的性能分化源于材料基因：

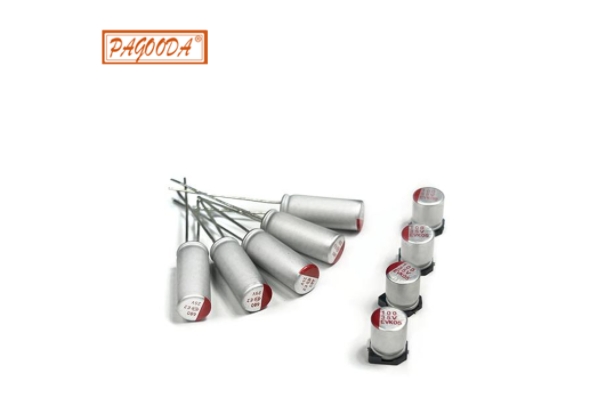

• 固態電容采用碳納米管復合陰極，ESR低至5mΩ@100kHz，可在-40℃保持95%容量，瞬間放電電流高達200A，完美適配激光雷達、毫米波雷達等高頻傳感器的突發供電需求；

• 電解電容則以金屬化聚丙烯-氧化鋁納米復合介質為核心，耐壓突破1000VDC，儲能密度達2.5J/cm3，且具備自愈特性，局部擊穿后絕緣性能自動恢復，成為高壓主驅系統的“儲能堡壘”。

平尚科技的協同設計將二者優勢融合：在ET9的感知冗余模塊中，固態電容（100V/470μF）負責毫秒級切換響應，電解電容（450V/22000μF）承擔主能量緩沖。通過銅柱內電極+多孔陽極箔的三維堆疊結構，散熱效率提升40%，雙電容并聯溫升降低18℃，規避熱失控風險。

實測數據與故障切換效能

平尚科技在雙備份電源模塊中驗證關鍵指標：

• 響應速度：固態電容因超低ESR特性，3ms內完成電壓恢復，瞬態跌落僅1%；電解電容切換時間雖稍長（8μs），但通過預充電電路與智能切換芯片協同，電壓波動峰峰值（Vpp）控制在100mV以內；

• 溫度適應性：在-40℃冷啟動測試中，固態電容容量保持率98%，ESR波動＜5%；電解電容則通過硼酸鹽基電解液改性，-40℃~125℃循環后容值漂移＜±2%；

• 壽命保障：固態電容在105℃高溫下壽命超10萬小時（是傳統液態電容的20倍），電解電容通過螺旋緩沖槽抗震設計，振動后容值漂移＜±1%，系統壽命達15年。

車用傳感器供電選型指南

針對不同傳感器模塊的供電特性，平尚科技提出分級選型策略：

選型需同步滿足三重防護：

機械應力防護：鋁殼內填充硅膠緩沖層，通過ISO 16750-3的20~2000Hz隨機振動測試；

智能健康監測：集成ESR/溫度傳感器，實時數據通過CAN總線傳輸，故障預警準確率＞99%；

量產一致性：基于IATF 16949的APQP流程管控，批次間容差壓縮至±3%。

行業實證案例

蔚來ET9雙激光雷達供電

• 挑戰：主電源失效時，傳統備用電容切換延遲＞15ms，導致點云數據丟失；

• 方案：平尚科技部署φ18×40mm牛角電解電容（主儲能）+貼片固態電容（備用）并聯架構；

• 成果：切換時間壓縮至3ms，電壓波動＜0.5%，通過ISO 26262 ASIL-D認證。

小鵬XNGP感知冗余系統

• 在雙Orin-X芯片供電模塊采用100V固態電容陣列（ESR=8mΩ）；

• 結合動態均流算法，峰值電流耐受能力達300A；

• 激光雷達誤觸發率從5%降至0.01%。

比亞迪刀片電池BMS

固態電容應用于電壓采樣電路（-40℃ ESR波動＜5%）；

5年實測零故障，采樣誤差＜0.5%，徹底規避過充風險。

未來技術方向

平尚科技正推進兩大革新：

AI預測性維護：通過分析電容ESR、容值等健康數據，提前500小時預警老化趨勢，運維成本降低40%；

超高壓集成模組：研發1200VDC耐壓電容，適配下一代SiC功率器件，體積較傳統產品縮小60%，并集成光纖氫氣傳感器（氫燃料電池場景專用）。

從碳納米管陰極的量子級導電網絡，到聚丙烯-氧化鋁介質的自愈分子機制，平尚科技的電容協同架構正在重定義自動駕駛的供電邊界。當ET9在暴雨中穿越隧道依然保持零中斷感知時，那3ms的無縫切換如同供電系統的“量子糾纏”，為L4級自動駕駛鑄就永不熄滅的傳感器生命線。
