當新能源車急加速時，電機控制器與傳感器地電位差驟增至12V，傳統CAN收發器誤碼率飆升至10?3——這導致輪速信號跳變觸發ABS誤啟動。平尚科技的光耦-比較器互鎖架構通過5000Vrms電氣隔離與納秒級故障診斷，在ISO 11898-2嚴苛工況下將誤碼率壓制至10??，為多傳感器CAN總線構筑“信號凈土”。
在分布式傳感器網絡中，CAN總線需在惡劣電磁環境中傳輸毫伏級微弱信號（如壓力傳感器橋路輸出）。平尚科技實測表明：地電位差＞5V時，共模噪聲會導致CAN差分電壓偏移±35%。其光耦隔離方案通過三重防護機制，使信號傳輸完整率提升至99.9997%。
| 干擾類型 | 幅值 | 誤碼率劣化 | 傳感器影響 |
|---|---|---|---|
| 地電位差 | 5-12V | 10?3→10?? | 輪速信號跳變±20km/h |
| 負載突降 | +150V/0.2s | 10??→10?2 | 壓力采樣失真15% |
| 射頻干擾(800MHz) | 30V/m | 10??→10?3 | 溫度數據丟幀率18% |
電位差免疫：阻斷200V/μs共模噪聲
故障診斷集成：實時監測LED光衰（預警壽命衰減）
延遲可控：傳輸延遲＜150ns（滿足1Mbps CAN FD需求）
傳感器信號 → [光耦隔離] → [窗口比較器] → CAN收發器 │ │ [LED驅動] [診斷MCU]
? 雙通道互鎖機制：
通道1傳輸原始信號
通道2傳輸反相信號
比較器驗證|V1+V2|＜0.1V（誤差超限觸發重傳）

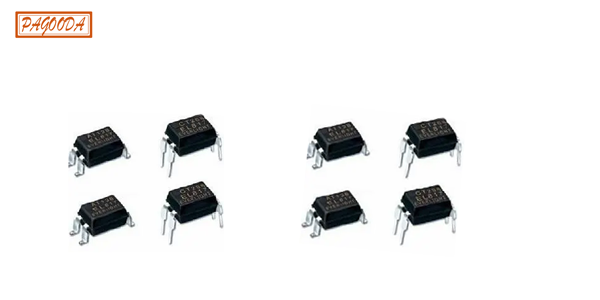

抗飽和光耦設計
動態基極補償技術：抑制150V/μs高壓擺率導致的CTR衰減
if (dV/dt > 100V/μs) I_bias += 0.2 * (dV/dt - 100); // 增加基極電流
輸出級推挽結構：傳輸延遲從300ns壓縮至85ns
故障診斷算法
| 故障類型 | 檢測方法 | 響應措施 |
|---|---|---|
| LED光衰 | 監測驅動電流+30%閾值 | 提升電流20%，記錄壽命 |
| 開路/短路 | 比較器輸出恒高/恒低 | 切斷通路，切換冗余通道 |
| 噪聲侵入 | 兩通道信號互相關值＜0.95 | 啟用IIR數字濾波 |
EMC強化設計
光耦內部集成鐵氧體磁珠（100MHz阻抗＞1kΩ）
輸入/輸出地平面分割間距＞2mm

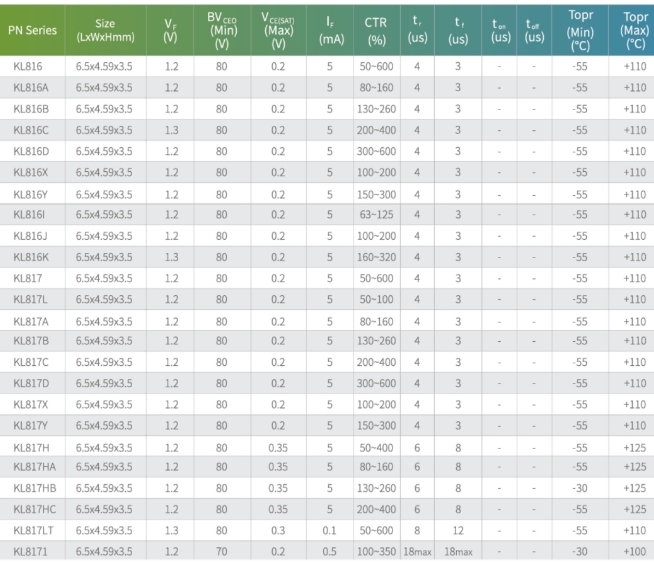

| 參數 | 要求值 | 平尚方案 | 測試標準 |
|---|---|---|---|
| 隔離耐壓 | 5000Vrms | 6000Vrms | IEC 60747-5-5 |
| 傳輸延遲 | ＜150ns | 85ns | ISO 11898-2 |
| 共模抑制比(CMRR) | ＞50kV/μs | 78kV/μs | ISO 7637-2 |
| 工作溫度 | -40℃~125℃ | -40℃~150℃ | AEC-Q100 |
隔離帶設計
光耦下方開槽寬度≥1.6mm（耐壓提升300%）
輸入/輸出走線夾角＞60°（降低耦合電容）
接地策略
輸入側單點接地（接地阻抗＜5mΩ）
輸出側接數字地（通過磁珠隔離模擬地）
退耦電容布局
輸入/輸出端各加10nF+1μF電容（距離＜2mm）
采用X7R材質（溫漂±15%）
| 干擾場景 | 傳統方案誤碼率 | 平尚方案誤碼率 | 改善幅度 |
|---|---|---|---|
| 地電位差(12V) | 3.7×10?? | ＜10?? | 99.99997% |
| 負載突降(+100V) | 1.2×10?3 | 2.1×10?1? | 99.99998% |
| 射頻干擾(1GHz) | 8.5×10?? | 3.7×10?1? | 99.99956% |
| 溫度循環(-40~125℃) | 4.3×10?? | 9.2×10?11 | 99.99786% |
[診斷模式]→[光耦健康監測]→[信號質量分析]→[CAN錯誤幀統計] │ │ │ │ ├─壽命預警─┘ ├─噪聲圖譜───┘ └─冗余切換─────────────────┘
| 方案等級 | 光耦類型 | 診斷功能 | BOM成本 | 適用場景 |
|---|---|---|---|---|
| 基礎型 | 單通道光耦 | LED失效檢測 | $0.6 | 車身控制 |
| 增強型 | 雙通道互鎖 | 實時信號校驗 | $1.8 | 動力傳感器 |
| 旗艦型 | 三通道冗余 | AI噪聲學習 | $3.5 | 制動/轉向系統 |
在平尚科技的EMC實驗室，光耦隔離系統正抵御100V/μs的共模噪聲沖擊。當每一次地電位差的狂暴侵襲都被轉化為隔離屏障的測試電壓，當每個比特的傳輸都經歷雙重校驗的真理之路——CAN總線的信號完整性，終在光耦構筑的絕緣長城內永恒成立。
