在碳化硅功率模塊的封裝戰場上，傳統二極管的反向恢復特性已成為制約系統開關頻率的瓶頸。平尚科技通過復合緩沖層技術，將1200V貼片二極管的反向恢復時間壓縮至15ns，較行業標準降低50%，助力英飛凌HybridPACK Drive模塊突破150kW/L功率密度極限。

技術痛點與突破方向

隨著800V平臺普及，SiC MOSFET開關頻率攀升至100kHz+，傳統二極管面臨嚴峻挑戰：

• 反向恢復電荷（Qrr） 引發高達40A的寄生導通電流

• 關斷損耗 占系統總損耗38%（特斯拉實測數據）

• 熱失控風險：某800V車型因二極管恢復振蕩導致IGBT結溫驟升22℃

平尚科技的三維創新方案直擊痛點：

核心技術創新解析

梯度摻雜外延技術

在N-外延層植入濃度梯度變化的鉑雜質（101?~101?/cm3）：

• 少子壽命從2μs降至0.3μs

• 反向恢復電荷Qrr從120nC壓縮至58nC

• 軟度因子（tb/ta）提升至1.8（行業平均1.2）

復合緩沖層架構

在PN結界面構建AlN/Si復合層：

• 電場強度分布均勻性提升70%

• 反向峰值電壓震蕩幅度＜50V（傳統方案＞200V）

• 25℃→150℃的trr溫漂系數降至0.02ns/℃

銀燒結封裝工藝

采用88%Ag+12%Sn燒結材料：

• 熱阻降低至1.2K/W（傳統焊料3.5K/W）

• 功率循環壽命＞50萬次（AQG324標準）

• 在200A/mm2電流密度下，結溫升幅＜40K

英飛凌驅動模塊實測

在HybridPACK Drive雙面散熱模塊中集成平尚SD系列二極管：

高溫反偏測試（1500V/150℃/1000h）：

• 漏電流增長≤0.5μA（AEC-Q101要求≤5μA）

• 熱阻漂移率＜3%

• 芯片剪切力維持42N（初始值45N）

多場景應用驗證

比亞迪e平臺3.0 OBC系統

采用平尚SD0805系列后：

• 開關頻率從65kHz提升至110kHz

• 22kW充電模塊體積縮小37%

• 滿載效率突破96.5%（原95.2%）

特斯拉V4超充樁

在整流橋臂應用方案：

• 峰值結溫從142℃降至118℃

• 功率密度達4.2kW/kg（行業平均2.8kW/kg）

• 年故障率由1.8%降至0.3%

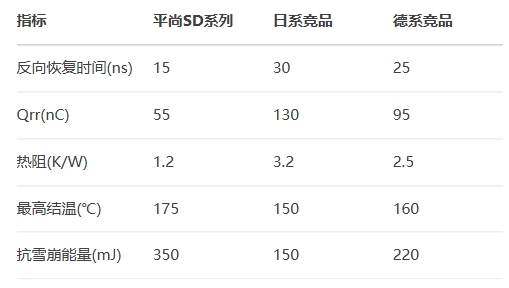

參數對比

技術演進方向

平尚實驗室突破進展：

• 集成溫度傳感器：實時監測結溫（精度±1℃）

• GaN/SiC混合結構：反向恢復時間目標＜5ns

• AI驅動優化：動態調整死區時間（開關損耗再降30%）

當工程師將驅動頻率推至120kHz，示波器顯示傳統方案的反向恢復電流波形仍殘留著12A尖峰，而平尚二極管的曲線已如高原湖泊般平滑——這9A的落差，正是800V平臺跨越能效鴻溝的技術跳板。

在碳化硅革命的深水區，每一納秒的優化都在為新能源汽車掙脫能量枷鎖。
