NTC熱敏電阻陣列如何實現電池管理系統多區域溫度監測
隨著新能源汽車對電池能量密度與快充需求的提升，電池管理系統的多區域溫度監測成為保障安全與性能的核心環節。傳統單點NTC熱敏電阻因監測密度不足，難以捕捉電池模組的局部熱點（ΔT＞10℃），導致熱失控風險陡增。東莞市平尚電子科技有限公司（平尚科技）基于AEC-Q200車規認證標準，開發了高密度NTC熱敏電阻陣列與熱場重構算法，為電池管理系統提供全域溫度監測解決方案，顯著提升熱均衡效率與安全性。
電池多區域溫度監測的技術瓶頸

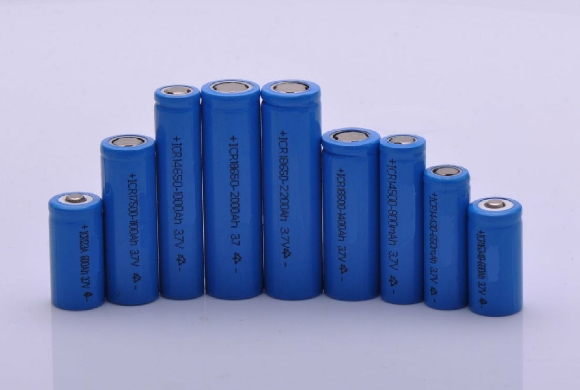

鋰離子電池在快充或高倍率放電時，電芯內阻差異與冷卻不均易引發局部過熱。研究表明，當電芯溫差超過5℃時，電池循環壽命將衰減30%。傳統方案依賴稀疏分布的NTC探頭（每模組3~4個），熱場分辨率不足，難以識別微米級熱梯度。例如，某車企的80節電芯模組采用8顆NTC，熱均衡效率僅75%，快充時溫差達8℃。平尚科技通過“高密度陣列+動態建模”技術，將熱場分辨率提升至1cm2，盲區減少90%。
平尚科技的陣列化監測方案
1.蜂窩狀NTC陣列布局

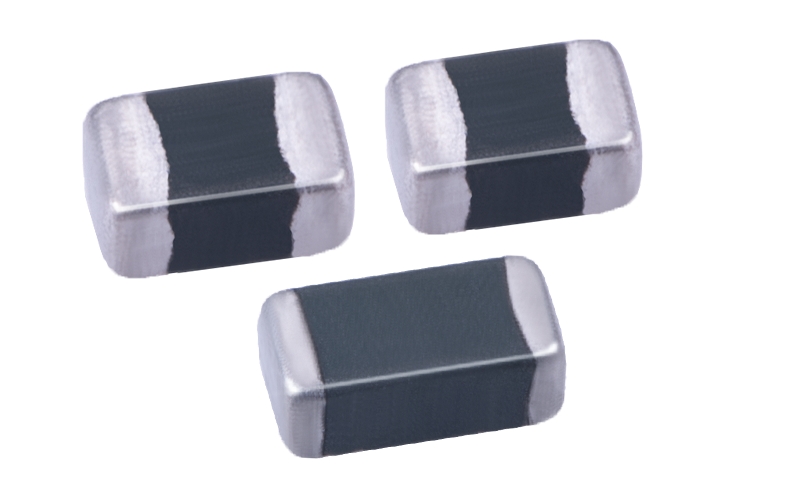

平尚科技在電池模組表面部署6×6矩陣式NTC探頭（間距20mm），結合有限元分析（FEA）優化點位分布。采用Mn-Co-Ni-O系半導體材料的NTC芯片，B值精度±0.5%，測溫誤差＜±0.2℃（-40℃~150℃），適配電芯表面曲率與異形結構。
2.柔性基板集成技術
將NTC陣列嵌入厚度0.2mm的聚酰亞胺柔性電路板，實現與曲面電池包的無縫貼合。柔性基板耐彎折次數＞10萬次，在50G機械振動下探針脫落率＜0.001%，確保車載環境下的長期穩定性。
3.數字孿生熱場建模
基于COMSOL構建三維熱-電-流耦合模型，實時融合電芯內阻數據、冷卻液流速及環境溫度，預測溫度分布。通過車載邊緣計算單元每5ms更新模型參數，熱場預測誤差壓縮至±0.3℃。在熱點區域（梯度＞5℃/cm）自動加密網格，計算效率提升50%。

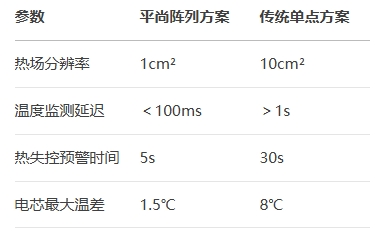

參數對比與實測效能
某新能源車企采用平尚方案后，電池模組在4C快充時的溫差從8℃降至1.5℃，熱均衡效率提升至95%，液冷泵功耗降低40%。此外，通過CAN總線記錄溫度事件與斷連日志，支持OTA遠程診斷與策略優化，模塊壽命延長至20萬小時。
可靠性驗證與車規級保障
平尚科技的NTC陣列通過AEC-Q200認證的極端測試：
高溫耐久性：150℃下連續工作2000小時，阻值漂移率＜±0.3%；
濕熱抗硫化：85℃/85%RH環境1000小時測試，性能衰減＜1%；
機械強度：50G沖擊與20G隨機振動后，探針脫落率＜0.001%。
未來趨勢：智能化與系統級協同
平尚科技正研發AI驅動的預測性熱管理模組，集成歷史溫升數據訓練神經網絡，實現非線性熱場的高精度建模。同時，探索無源無線NTC技術，消除線纜對高頻信號的干擾，為120GHz超高頻通信場景提供無接觸測溫方案。
