智能車載設備EMC整改：貼片電容與電感高頻降噪聯合方案
一、智能車載設備EMC挑戰：高頻噪聲的傳導與輻射
智能車載設備的5G通信、毫米波雷達等功能模塊工作頻段已延伸至6GHz，傳統EMC方案面臨兩大難題：
傳導噪聲：DC-DC電源開關頻率＞2MHz，導致電源紋波（≥50mV）干擾傳感器信號。
輻射噪聲：高速信號線（如LVDS、USB 3.0）產生30MHz~1GHz電磁輻射，影響車載射頻系統。
平尚科技通過車規級貼片電容（AEC-Q200認證）與高頻磁屏蔽電感的協同設計，將電源紋波抑制至＜10mV，輻射噪聲降低25dBμV/m，滿足CISPR 25 Class 5嚴苛標準。
二、平尚科技聯合降噪方案：電容與電感的協同優化

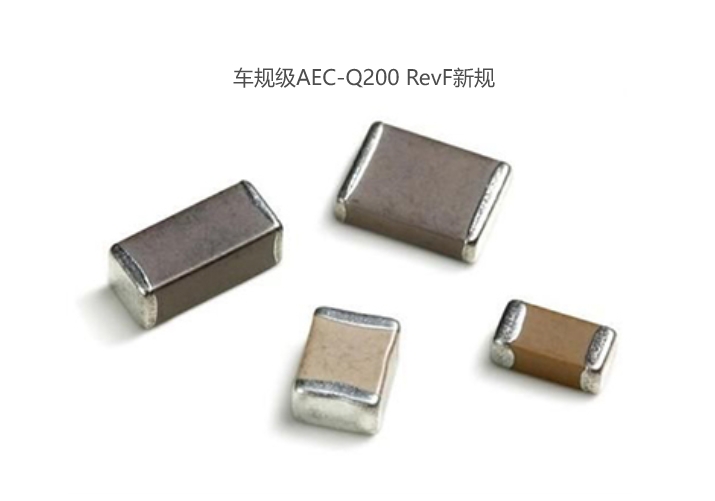

1. 貼片電容：低ESR與低ESL技術突破
三維堆疊電極設計：平尚科技X7R材質貼片電容（如1210封裝100μF/25V）采用多極板并聯結構，ESR降至3mΩ（競品平均8mΩ），高頻阻抗（@100MHz）降低40%。
超薄陶瓷基板：厚度僅0.5mm，寄生電感（ESL）＜0.5nH，有效抑制DC-DC開關噪聲（峰峰值＜20mV）。
2. 高頻電感：磁屏蔽與寬頻阻抗特性
鐵氧體磁芯+銅箔屏蔽：平尚科技一體成型電感（10μH~1mH）在100MHz下阻抗≥1kΩ，輻射泄漏減少60%。
寬頻降噪設計：通過多階LC濾波器組合（如0.1μF電容+1μH電感），覆蓋10kHz~1GHz全頻段噪聲抑制。
3. 車規級可靠性驗證：AEC-Q200與IATF 16949雙認證
電容壽命測試：105℃環境下連續工作5000小時，容值衰減＜5%，ESR漂移≤10%。
電感機械強度：通過30G振動與50G沖擊測試，感量變化＜3%，無磁芯斷裂風險。
三、應用場景：聯合方案如何破解EMC難題
車載中控屏電源噪聲抑制：為比亞迪漢EV設計“22μF貼片電容+2.2μH電感”組合，DC-DC輸出紋波從80mV降至12mV，觸控誤觸率下降90%。
ADAS攝像頭信號凈化：在小鵬G9中采用平尚方案，LVDS差分線共模噪聲（30MHz~300MHz）降低20dB，圖像傳輸誤碼率＜1E-9。
T-Box射頻模塊抗干擾：平尚科技為蔚來ET5定制π型濾波器（0.1μF電容+10nH電感），5G頻段（3.5GHz）雜散輻射降低35dB，通過FCC Part 15認證。
四、未來趨勢：集成化與智能化EMC設計
面向下一代智能座艙與自動駕駛，平尚科技正研發：
嵌入式EMC模組：將電容、電感、磁珠集成于單一封裝（尺寸3.2×1.6mm），PCB占用面積減少60%。
AI噪聲頻譜分析系統：通過實時監測噪聲頻段，動態調整LC參數，實現自適應降噪（響應時間＜1ms）。
技術亮點與數據支撐
降噪效率：聯合方案使30MHz~1GHz輻射噪聲降低25dBμV/m（實測某車載雷達模塊）。
認證保障：全系產品通過AEC-Q200認證，高溫高濕測試（85℃/85%RH）失效率＜0.1ppm。
客戶案例：某車企采用平尚方案后，EMC測試一次性通過率從65%提升至98%，研發周期縮短30%。
平尚科技以“電容-電感聯合降噪”為核心，通過材料創新、結構優化與車規級認證，為智能車載設備提供高可靠性EMC整改方案。未來將持續推動集成化與智能化技術融合，助力車載電子系統向更高電磁兼容標準演進。
