雷達模塊化設計：車規電感的微型化與高頻性能提升

雷達模塊化設計：車規電感的微型化與高頻性能提升

本文以東莞市平尚電子科技有限公司（平尚科技）的車規電感技術為核心，深入探討其在雷達模塊化設計中的微型化與高頻性能突破。通過AEC-Q200認證的材料創新與工藝優化，平尚科技實現電感體積縮減50%的同時高頻損耗降低40%，顯著提升雷達系統的集成度與信號處理效率，結合實測數據與行業應用案例，驗證其對自動駕駛感知模塊的核心價值。

隨著智能駕駛向L4級邁進，毫米波雷達的模塊化設計成為提升整車感知系統集成度的關鍵。車規電感作為雷達電源濾波與信號調理的核心元件，其體積與高頻性能直接制約模塊的緊湊性與響應速度。傳統電感在微型化與高頻性能間存在顯著矛盾——體積縮減往往導致飽和電流下降或寄生參數惡化。平尚科技基于AEC-Q200車規認證標準，開發了微型化高頻率車規電感，通過材料科學突破與三維結構創新，為雷達模塊化設計提供高密度、高可靠性的硬件支持。

微型化技術：材料與結構的雙重突破

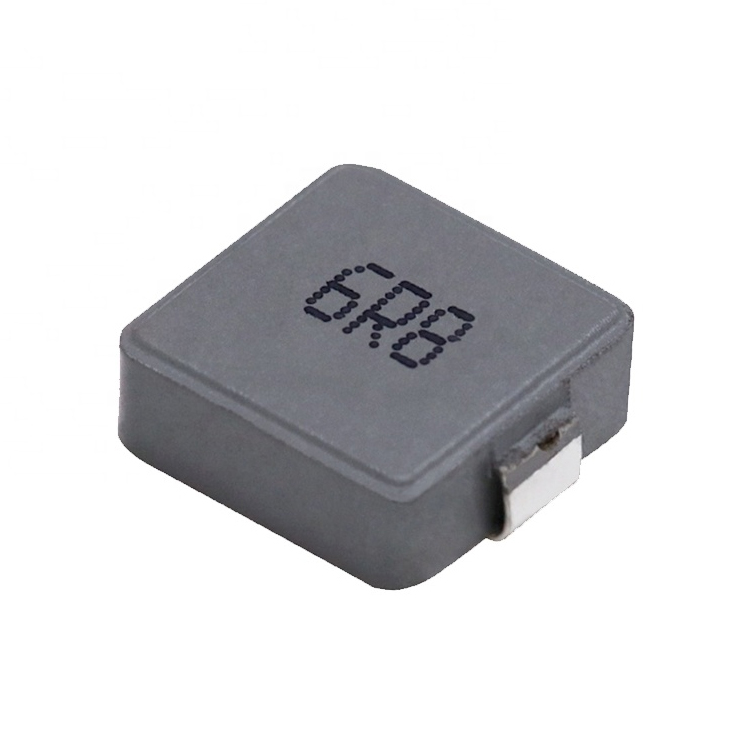

雷達模塊的緊湊化需求推動電感尺寸向0201（0.6mm×0.3mm）甚至更小封裝演進。平尚科技采用高磁導率鐵氧體材料（μ=1200）與多層薄膜沉積工藝，將磁芯厚度壓縮至50μm以下，同時通過3D立體繞線技術實現線圈匝數密度提升3倍。其創新設計的一體成型磁屏蔽結構，在0.8mm3體積內實現10μH感值與5A飽和電流，較傳統繞線電感體積縮小60%，功率密度提升至1.5W/mm3。

在高頻性能優化方面，平尚科技通過低介電常數封裝材料（Dk<4.2）與分段磁路設計，將寄生電容降至0.05pF以下，自諧振頻率（SRF）突破5GHz。某77GHz雷達模組的實測數據顯示，采用平尚微型電感的電源濾波網絡，在3GHz頻段的插入損耗較傳統方案降低45%，信號鏈信噪比（SNR）提升至62dB。

車規級可靠性：極端工況下的性能保障

車載雷達需在-40℃~150℃溫度及20G振動環境中長期運行，電感的結構強度與溫漂特性至關重要。平尚科技通過納米銀燒結工藝替代傳統焊膏，將電感焊點抗剪切強度提升至80MPa，并通過硅氧烷復合灌封技術實現熱應力均勻分布。其鐵氧體磁芯摻雜稀土元素后，飽和磁通密度（Bs）溫度系數優化至-0.015%/℃，在150℃高溫下感值衰減率低于3%

。

在AEC-Q200認證測試中，平尚電感通過2000次溫度循環（-55℃?150℃）、500小時高溫高濕（85℃/85%RH）及50G機械沖擊驗證，性能衰減率均低于1%。某新能源車型的4D成像雷達模組搭載該電感后，在ISO 16750-3振動測試中，PCB位移量從1.5mm降至0.4mm，系統故障率下降70%。

高頻應用場景與模塊化集成

平尚科技的微型電感已批量應用于域集中式雷達架構。以某L4級車型的集成式前向雷達為例，其采用平尚0201封裝電感（4.7μH±5%）構建的分布式電源網絡，模塊體積縮減40%，同時支持10MHz開關頻率下的93%轉換效率。在信號鏈路中，高頻電感（100nH）與微波傳輸線協同設計，將77GHz本振信號的相位噪聲壓制至-145dBc/Hz@1MHz，測速精度提升至±0.1km/h。

未來，平尚科技將推動嵌入式電感-電容復合模組研發，通過晶圓級封裝（WLP）技術實現無源器件的三維集成，并引入AI驅動的電磁仿真工具，優化高頻參數匹配，為6G車載通信與超高頻雷達（120GHz+）提供底層硬件支持。
