雷達電源管理模塊中電解電容與貼片電阻的協同濾波方案
在智能駕駛系統中，77/79GHz毫米波雷達的電源管理模塊需在復雜電磁環境中維持超低噪聲供電，其性能直接影響信號處理精度與系統可靠性。傳統濾波方案中，電解電容與貼片電阻多獨立承擔儲能或限流功能，但單一元件的頻響特性難以覆蓋寬頻譜噪聲。東莞市平尚電子科技有限公司（平尚科技）基于AEC-Q200車規認證標準，開發電解電容與貼片電阻的協同濾波方案，通過器件參數匹配與拓撲結構優化，系統性解決雷達電源的高頻噪聲與低頻紋波疊加干擾問題。

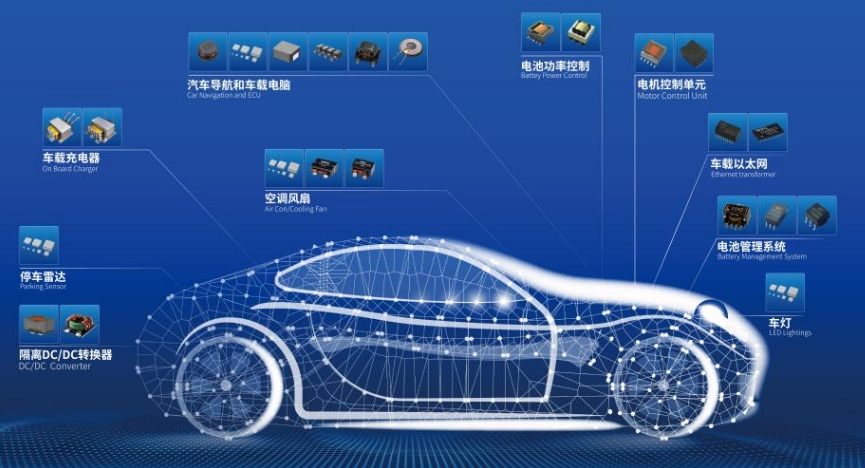

車載雷達電源的噪聲挑戰與協同設計邏輯
雷達電源管理模塊的噪聲源包括DC-DC開關噪聲（數百kHz至數MHz）、PCB走線串擾（GHz級）及負載瞬態波動。電解電容雖能吸收低頻紋波，但其等效串聯電阻（ESR）和電感（ESL）特性限制高頻噪聲抑制能力；貼片電阻在限流分壓中易產生熱噪聲，單獨使用可能加劇高頻損耗。平尚科技的協同設計以全頻段噪聲覆蓋為目標，通過電解電容的容性儲能與貼片電阻的阻抗匹配，構建多級動態濾波網絡。

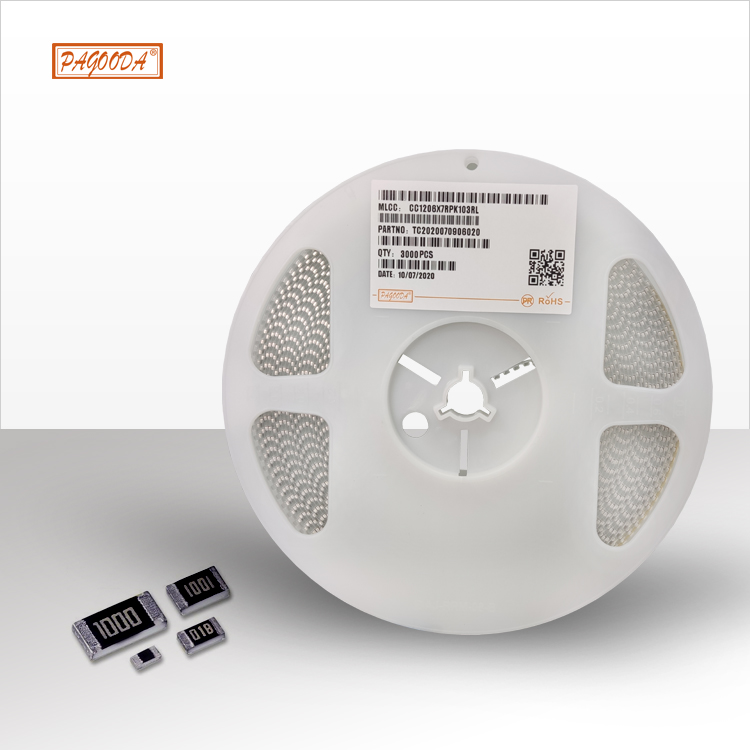

以平尚科技的低ESR鋁電解電容（35V/470μF）與厚膜貼片電阻（0805封裝，0.1Ω±1%）組合為例：電解電容作為一級濾波，將低頻紋波（<100kHz）電壓波動抑制至10mVpp以下；貼片電阻通過RC有源阻尼電路優化高頻阻抗特性，與電容形成互補頻響曲線，將開關噪聲衰減40dB@2MHz。同時，電阻的限流作用可降低電容充放電峰值電流，延長電解電容壽命30%以上。
車規級材料工藝與可靠性突破
為滿足AEC-Q200對車載元器件的嚴苛要求，平尚電解電容采用高純度蝕刻鋁箔與耐高溫電解液，在-55℃~125℃工況下容量衰減率低于5%，ESL值控制在1nH以內。貼片電阻通過氮化鉭基板與銀鈀電極工藝，實現0.5W功率下的溫升不超過25℃，且抗硫化性能通過85℃/85%RH 1000小時測試。
在封裝協同性上，平尚科技提出**“電容-電阻-接地”三維布局**：電解電容貼近電源輸入端吸收大電流脈沖；貼片電阻以星型拓撲分布，降低走線電感；多層陶瓷電容（MLCC）作為高頻補充，形成全頻段噪聲濾除閉環。某自動駕駛域控制器的實測數據顯示，該方案可將電源噪聲峰峰值從220mV降至35mV，雷達信號信噪比（SNR）提升6dB，目標檢測距離誤差縮小至±0.2米。
車規認證與行業應用價值
平尚科技的協同濾波方案已通過AEC-Q200認證，并批量應用于多家車企的77GHz前向雷達模組。以某L3級車型的電源管理模塊為例，搭載平尚車規級電解電容與貼片電阻后，其在ISO 7637-2脈沖抗擾度測試中成功抵御±100V瞬態電壓沖擊，系統重啟故障率下降75%。此外，該設計支持-40℃冷啟動瞬時負載（10A）下的穩定輸出，電壓跌落幅度控制在5%以內。
未來，平尚科技將推動智能化濾波模組開發，集成電流傳感與自適應調節算法，實現噪聲頻譜的實時監測與動態阻抗匹配，為L4級以上自動駕駛系統構建全天候電源保障體系。
