2025年貼片電容選型終極指南：尺寸/容值/溫度系數全維度對比

2025年貼片電容選型終極指南：尺寸/容值/溫度系數全維度對比

——以東莞市平尚電子科技有限公司車規級產品為例

隨著汽車電子、5G通信、新能源等領域的快速發展，貼片電容作為核心被動元件，其選型標準日益復雜。本文以東莞市平尚電子科技有限公司（以下簡稱“平尚科技”）的技術積累與產品線為例，結合2025年行業趨勢，從尺寸、容值、溫度系數三大維度解析車規級貼片電容的選型要點，為“廣東貼片電容供應商”相關企業提升市場競爭力。

一、車規級貼片電容的核心標準

車規級貼片電容需滿足高可靠性、耐極端環境、長壽命等要求，其核心標準包括：

1. AEC-Q200認證：通過美國汽車電子委員會制定的嚴格測試，確保產品在高溫、振動等惡劣條件下穩定運行。

2. 耐溫范圍廣：工作溫度需覆蓋-40℃至+150℃，適應汽車電子系統的極端環境。

3. 長壽命與高耐壓：使用壽命達1000小時以上，耐壓值需高于實際電路電壓的1.5-2倍，例如平尚科技車規級X7R電容耐壓可達500V，適用于新能源汽車的ECU、ABS等關鍵模塊。

二、尺寸選型：平衡空間與性能

貼片電容的尺寸直接影響電路板布局與高頻性能，常見封裝如0201、0402、0805、1206等（單位：英寸）。選型需結合應用場景：

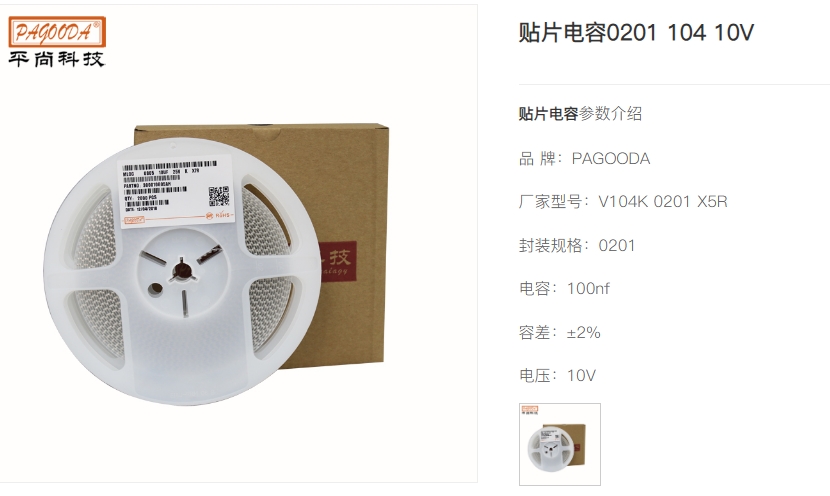

• 小型化趨勢：智能穿戴、車載傳感器等場景首選0201（0.02×0.01英寸）超薄封裝，平尚科技此類產品容值覆蓋0.01μF至0.47μF，支持高頻濾波需求。

• 高功率場景：新能源汽車電源模塊推薦1206或更大尺寸（如2225），其耐壓可達500V，且容值范圍更廣（0.47μF至47μF），適配大電流濾波電路。

平尚科技優勢：全系列尺寸覆蓋（0201至2225），并提供車規級1206 X5R電容，滿足ISO/IATF16949生產標準，適配汽車動力系統與信息娛樂模塊。

三、容值選擇：匹配電路需求

容值需根據電路功能精準匹配，不同材質差異顯著：

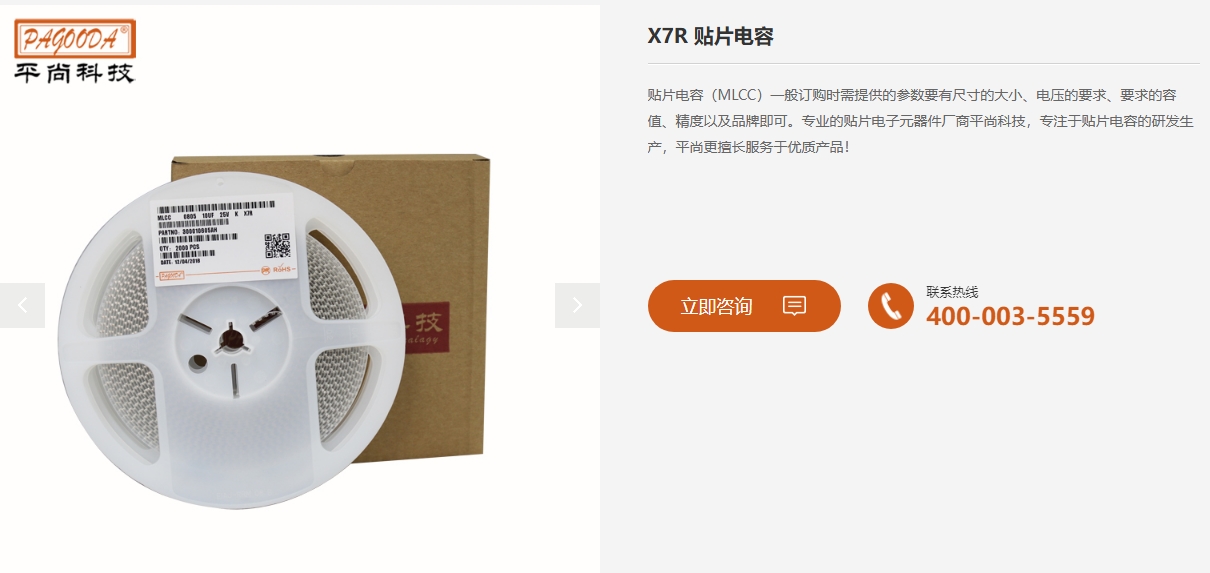

1. X7R材質：容值范圍100pF至1μF，溫度穩定性（±15%），適用于電源濾波、去耦等通用場景。

2. COG/NPO材質：容值精度±2%，溫度系數低至±30ppm/℃，適合高精度振蕩電路。

3. Y5V材質：容值覆蓋1pF至100μF，但溫度穩定性較差（+22%/-82%），僅適用于非關鍵性旁路電路。

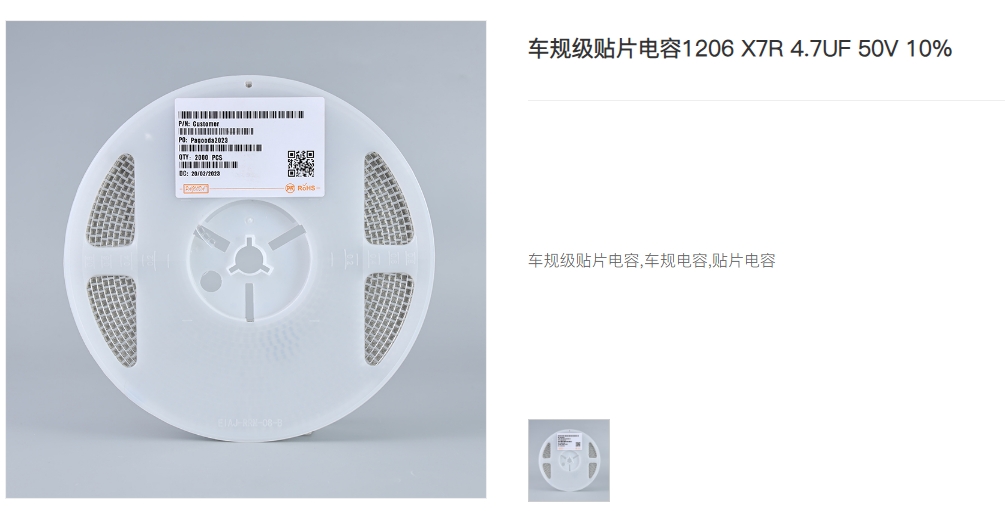

車規級容值優化案例：平尚科技為新能源汽車設計的4.7μF 50V X7R電容（型號PL31B225KBHWPNC），容差±10%，通過AEC-Q200認證，適配動力總成與安全系統。

四、溫度系數：穩定性的關鍵

溫度系數（如X7R、COG）決定電容值隨溫度變化的穩定性，車規級產品需滿足以下要求：

• X7R：-55℃至125℃范圍內容值變化±15%，適用于車載電源模塊。

• COG/NPO：溫度系數低至±30ppm/℃，用于高精度時鐘電路與傳感器信號處理。

• X8R/X8L：耐溫達150℃，適用于發動機艙等高溫環境。

平尚科技解決方案：提供全系列溫度系數產品，并通過銅端子鍍鎳/錫工藝提升高頻性能與耐焊性，適配汽車電子嚴苛環境。

結語

2025年，車規級貼片電容的選型需綜合尺寸、容值、溫度系數及地域供應鏈能力。平尚科技憑借全規格產品線、AEC-Q200認證技術及廣東本土化服務優勢，已成為華為、特斯拉等頭部企業的核心供應商。如需獲取《平尚科技車規電容選型白皮書》或定制解決方案，歡迎訪問官網或聯系在線客服。
