貼片磁珠的測量方式有哪些
注意！用萬用表不能測量磁珠的參數因?yàn)榇胖榈闹绷髯杩篂?。磁珠的阻值是在100MHz頻率的值。在頻率范圍內是一個曲線。磁珠參數主要主要包括：初始磁通量(U值) 居里溫度 工作頻率。
貼片磁珠的測量方法主要包括直流電阻、電感值、額定電流和自諧振頻率的測量。??由平尚科技帶來以下講解：
一、直流電阻的測量

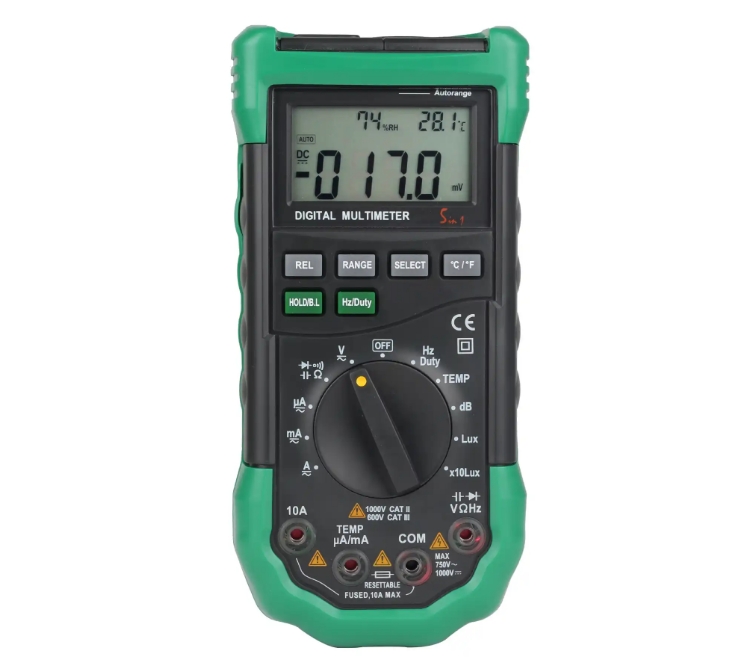

使用萬用表調至電阻測量模式，將萬用表的紅色和黑色表筆分別連接到磁珠的兩端，讀取顯示的電阻值。
二、電感值的測量
?1.使用萬用表測量電感值?：將萬用表設置為電感測量模式，確保磁珠不與任何金屬部件接觸以避免干擾。將貼片磁珠的兩個端口與萬用表的兩個探針連接，開始測量并記錄電感值。
?2.使用LCR表測量電感值?：將LCR表的頻率設置為1kHz，測試電流設置為10mA，然后將磁珠的兩端連接到LCR表的測試端子上，讀取顯示的電感值。
三、額定電流的測量
使用電流源和示波器進行測量：
1.將電流源的輸出電流設置為0A。
2.將電流源的輸出端連接到磁珠的兩端。
3.逐漸增大電流源的輸出電流，觀察磁珠的溫度變化。
4.當磁珠的溫度升高到一定程度時，停止增大電流，此時的電流即為磁珠的額定電流。
四、自諧振頻率的測量
使用網絡分析儀進行測量。網絡分析儀可以提供更精確的自諧振頻率測量結果。
PAGOODA在保證持續穩定生產的同時，不忘保證制造精良的品質，產品均已通過歐盟ROHS認證，PAGOODA致力于貼片磁珠全系列產品于市場上各種電子產品的應用，包括汽車電子、醫療器械、新能源產品、網絡設備、機器人、無人機、休閑娛樂以及自動化設備等電子產品。
