變?nèi)荻O管：電子可調電容的奧秘與應用
在電子技術的浩瀚星空中，變?nèi)荻O管以其獨特的性能和廣泛的應用領域，成為了高頻電路中不可或缺的明星元件。本文將深入探討變?nèi)荻O管的定義、結構、工作原理、性能參數以及其在現代電子系統中的重要作用。
一、定義與結構揭秘

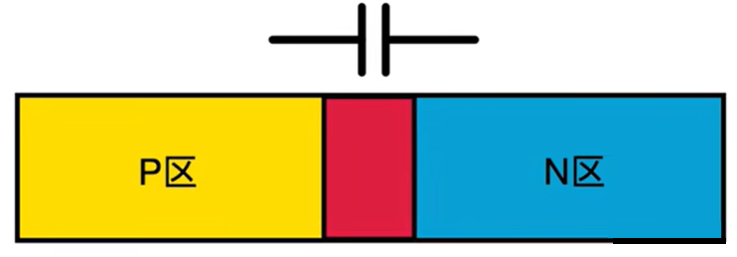

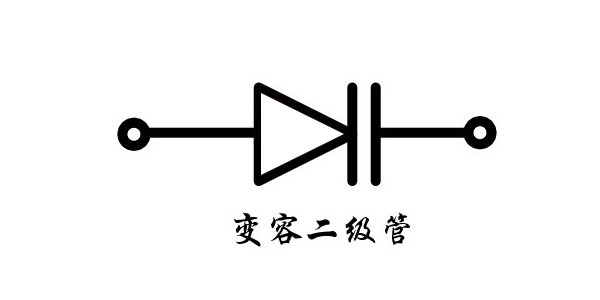

變?nèi)荻O管，又稱可變電抗二極管或壓控變?nèi)萜鳎且环N利用PN結反偏時結電容隨外加電壓變化的特性而制成的半導體器件。其核心在于PN結的特殊設計，通過精確控制外延工藝，使得變?nèi)荻O管能夠在不同的電壓條件下展現出不同的電容特性。從封裝形式上看，變?nèi)荻O管有玻璃外殼封裝、塑料封裝、金屬外殼封裝和無引線表面封裝等多種選擇，以適應不同應用場景的需求。
二、工作原理的深度剖析
變?nèi)荻O管的工作原理基于PN結電容與其反向偏置電壓之間的依賴關系。當外加反向偏壓時，PN結的耗盡區寬度增加，導致電容減小；反之，當外加順向偏壓時，耗盡區寬度減小，電容增大。這種電容的可調性使得變?nèi)荻O管能夠作為電子式的可調電容器，在高頻電路中發揮重要作用。
三、性能參數的全面解讀
在評估變?nèi)荻O管的性能時，我們需要關注以下幾個關鍵參數：
很高反向工作電壓VR：這是變?nèi)荻O管能夠承受的最大反向電壓值，超過此值可能導致器件損壞。
反向擊穿電壓VB：在施加反向電壓的情況下，使變?nèi)荻O管擊穿的電壓值，是評估器件耐壓能力的重要指標。
結電容C：在特定反偏壓下，變?nèi)荻O管內部PN結的電容值，直接影響其在電路中的表現。
結電容變化范圍：在工作電壓范圍內，結電容的最大值與最小值之差，反映了變?nèi)荻O管的電容可調范圍。
電容比：結電容變化范圍內的最大電容與最小電容之比，是衡量變?nèi)荻O管性能優劣的關鍵指標之一。
Q值：品質因數，反映了變?nèi)荻O管對回路能量的損耗程度，Q值越高，損耗越小。
四、應用領域的廣泛探索
變?nèi)荻O管在高頻電路中的應用廣泛且多樣。在電視接收機的調諧回路中，變?nèi)荻O管作為可變電容，實現了自動調諧功能。在FM調諧器及TV調諧器等諧振電路中，變?nèi)荻O管同樣發揮著關鍵作用。此外，在FM調制電路中，變?nèi)荻O管也扮演著重要角色。其電容的可調性使得變?nèi)荻O管成為實現頻率調制、相位調制等功能的理想選擇。
綜上所述，變?nèi)荻O管以其獨特的性能和廣泛的應用領域，在高頻電路中展現出了強大的生命力。隨著電子技術的不斷發展，變?nèi)荻O管將在更多領域發揮重要作用，為現代電子系統的設計和優化提供有力支持。
