很多人在換電容器的時候喜歡使用大容量電容。 雖然電容越大， 為 IC 提供的電流補償?shù)哪芰υ綇姟５牵萘吭黾恿耍w積那也會增加， 體積增加的同時成本也增加了，還影響空氣流動和散熱。 關鍵在于電容上存在寄生電感， 電容放電回路會在某個頻點上發生諧振。 在諧振點， 電容的阻抗小。 因此放電回路的阻抗最小， 補充能量的效果也最好。 但當頻率超過諧振點時， 放電回路的阻抗開始增加， 電容提供電流能力便開始下降。 電容的容值越大， 諧振頻率越低， 電容能有效補償電流的頻率范圍也越小。 從保證電容提供高頻電流的能力的角度來說， 電容越大越好的觀點是錯誤的， 一般的電路設計中都有一個參考值的。

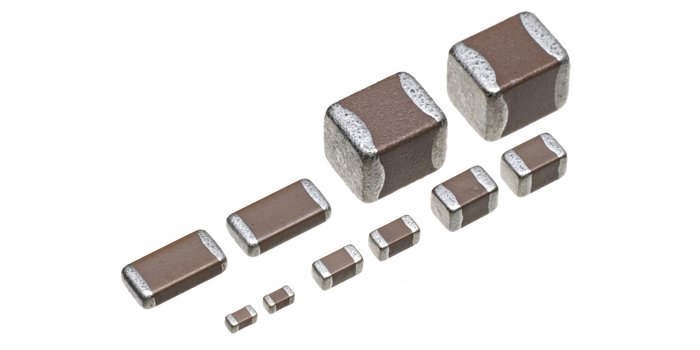

2. 同樣容量的電容， 并聯越多的小電容越好
耐壓值、 耐溫值、 容值、 ESR(等效電阻) 等是電容的幾個重要參數， 對于 ESR 自然是越低越好。 ESR 與電容的容量、 頻率、 電壓、 溫度等都有關系。 當電壓固定時候， 容量越大， ESR越低。 在板卡設計中采用多個小電容并連多是出與 PCB 空間的限制， 這樣有的人就認為， 越多的并聯小電阻， ESR 越低， 效果越好。 理論上是如此， 但是要考慮到電容接腳焊點的阻抗，采用多個小電容并聯， 效果并不一定突出。
3. ESR 越低， 效果越好。
結合我們上面的提高的供電電路來說， 對于輸入電容來說， 輸入電容的容量要大一點。相對容量的要求， 對 ESR 的要求可以適當?shù)慕档汀?因為輸入電容主要是耐壓， 其次是吸收MOSFET 的開關脈沖。 對于輸出電容來說， 耐壓的要求和容量可以適當?shù)慕档鸵稽c。 ESR 的要求則高一點， 因為這里要保證的是足夠的電流通過量。 但這里要注意的是 ESR 并不是越低越好， 低 ESR 電容會引起開關電路振蕩。 而消振電路復雜同時會導致成本的增加。 板卡設計中，這里一般有一個參考值， 此作為元件選用參數， 避免消振電路而導致成本的增加。
4. 好電容代表著高品質。
“唯電容論” 曾經盛極一時， 一些廠商和媒體也刻意的把這個事情做成一個賣點。 在板卡設計中， 電路設計水平是關鍵。 和有的廠商可以用兩相供電做出比一些廠商采用四相供電更穩定的產品一樣， 一味的采用高價電容， 不一定能做出好產品。 衡量一個產品， 一定要全方位多角度的去考慮， 切不可把電容的作用有意無意的夸大。
選擇電容，選平尚科技，平尚科技專業工程師1對1輔導選型！期待您來采購！
