平尚科技帶您快速了解貼片電阻規格命名。
1、貼片電阻封裝尺寸
英制封裝體積 公制封裝體積 長（L）（mm） 寬（W）（mm） 高（mm）
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20
1206 3216 3.20±0.20 1.60±0.10 0.55±0.10 0.50±0.20
1210 3225 3.20±0.20 0.50±0.20 0.55±0.10 0.50±0.20
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20
2、貼片電阻功率對應關系如下：
英制 公制 額定功率 最大工作電壓
0201 0603 1/20W 25v
0402 1005 1/16W 50v
0603 1608 1/10W 50v
0805 2012 1/8W 150v
1206 3216 1/4W 200v
1210 3225 1/3W 200v
1812 4832 1/2W 200v
2010 5025 3/4W 200v
2512 6432 1W 200v
3、國內貼片電阻的命名方法
1、5%精度的命名：RS-05K102JT；
2、1％精度的命名：RS-05K1002FT；
R －表示精密電阻；
S －表示功率0402是1/16W、
05 －表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、
K －表示溫度系數為100PPM；
102－5％精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102＝10000Ω＝1KΩ。
J －表示精度為5％

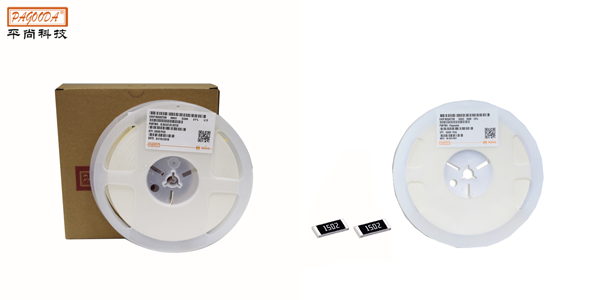

T －表示編帶包裝；
