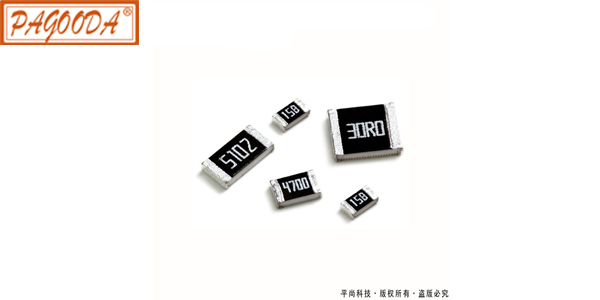

貼片電阻的體積以毫米為單位，識別方法通常有以下幾個方面:
①簡化標記法：對傳統的識別模型進行了簡化，如將74ls14(六逆變數字集成電路)標記為ls14;
②代碼標記法：進一步簡化了識別過程，稱之為代碼標記法。
③小功率(如16/1W)片式電阻器，小容量(PF級)電容器，由于元件本體太小，無法打印出標識，為無標識元件。
貼片電阻的工作參數以及選購：
貼片電阻是電路板上應用廣泛的元件之一，其形狀為矩形，形狀為黑色。電阻體一般用白色數字標記.SMD電阻器的基本參數包括標稱電阻、額定功率、誤差電平、高工作電壓、溫度系數等。我們只需要注意額定功率電阻和額定功率這兩個參數。
選購時要注意什么?
1、根據電路的具體要求和電子設備的技術規格，來選擇電阻的類型和誤差等級。
2、為了延長設備的使用壽命，提高設備的可靠性，額定功率應該為實際消耗功率的1.5-2倍。安裝前，應測量和檢查電阻。
3、組裝電子儀器時，若使用非彩色環形電阻器，應將電阻器的標稱值向上標記，標記順序應一致，便于觀察。
4、焊接電阻時，釬焊鐵的停留時間不能太長。如果電路中需要并聯或串聯電阻來獲得所需的電阻值，就需要考慮其額定功率。當電阻值串聯或并聯時，額定功率等于每個電阻的額定功率之和，當電阻值不同時，額定功率取決于高電阻值電阻。并聯時，它取決于低電阻值的電阻，只有經過計算才能應用。
關于貼片電阻選購時的小技巧，分享就到這里啦，選型指導可在線咨詢！
