今天小編來介紹貼片電容的常用規格：（0402，0603，0805，1206）等，一系列的貼片電容的命名規則與選型知識。
常見的貼片電容規格封裝尺寸有：0201，0402，0603，0805，1206，它的容量范圍一般在0.5pF~1uF。1210，1812，1825，2225則是大規格貼片電容，容量范圍在1uF~100uF。
0402貼片電容屬于小尺寸，隨著往后發展，是一大趨勢，而0603、0805、1206貼片電容，是目前市面經常使用的型號。
平尚科技給大家介紹下貼片電容的型號識別和命名：

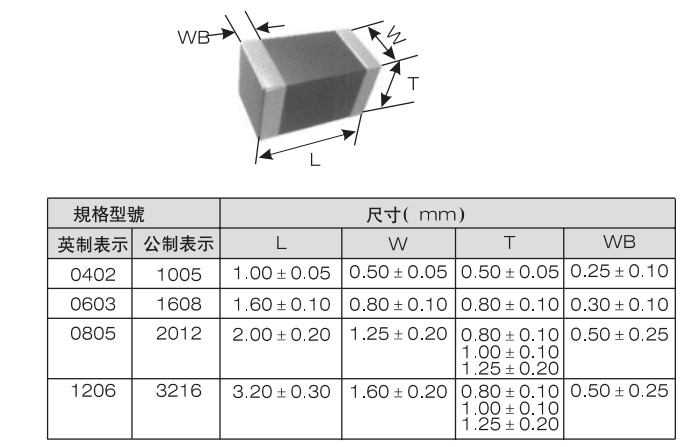

1、通用型貼片電容包括四個常用的封裝：0402、0603、0805、1206。
2、介質種類：貼片電容的介質實際上對應著該電容的工作溫度。介質不同工作溫度不同。平尚科技通用型貼片電容介質有NPO、X7R、Y5V、X5R等。
3、標稱容量代號：101：標稱阻值為100pf，標稱容量采用E-24標準的三位數表示法或E-96標準四位數表示法，前兩位是有效數字(E-96四位數表示法中，前三位是有效數字)，后一位是有效數字后零的個數。
4、電容值誤差精度代號：F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)等。
5、額定工作電壓：500表示50V;501表示500V，6R3表示6.3V;
6、端頭電極種類：通用型貼片電容一般都是采用N(銀或銅層/鎳層/錫層三層電鍍端頭)
正確選擇貼片電容時,除了要提供其規格尺寸及容量大小外，還必須注意電路對貼片電容的溫度系數、額定電壓等參數的要求。
平尚科技除了提供以上講到的貼片電容之外，多種品類電容，歡迎各位新老客戶來電垂詢13622673179
